Đề bài
Phác họa hình chiếu vuông góc của:

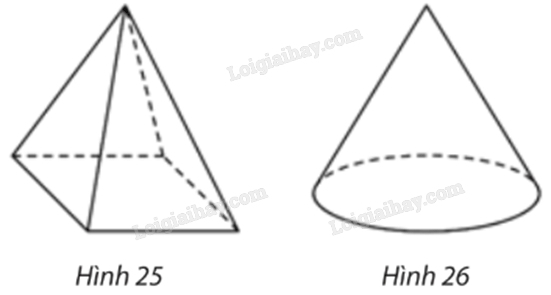

a) Khối chóp tứ giác đều (Hình 25).
b) Khối nón tròn xoay (Hình 26).
Phương pháp giải - Xem chi tiết
- Trong không gian, cho mặt phẳng \(\left( P \right)\)và đường thẳng \(l\) cắt \(\left( P \right)\). Với mỗi điểm M trong không gian, vẽ một đường thẳng đi qua M và song song hoặc trùng với \(l\). Đường thẳng này cắt \(\left( P \right)\)tại M’. Phép cho tương ứng mỗi điểm M trong không gian với điểm M’ của mặt phẳng \(\left( P \right)\) được gọi là phép chiếu song song lên mặt phẳng \(\left( P \right)\) theo phương \(l\).
- Nếu phương chiếu vuông góc với mặt phẳng chiếu \(\left( P \right)\) thì phép chiếu song song được gọi là phép chiếu vuông góc lên mặt phẳng \(\left( P \right)\)
Lời giải chi tiết

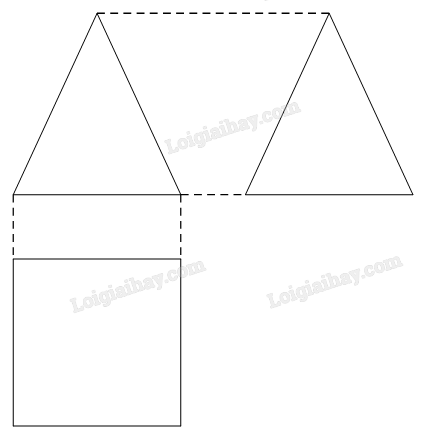

a) Hình chiếu vuông góc của khối chóp tứ giác đều ở Hình 25 được biểu diễn trên bản vẽ như sau:
b) Hình chiếu vuông góc của khối nón tròn xoay ở Hình 26 được biểu diễn trên bản vẽ như sau:
