Câu 1
Trả lời câu hỏi 1 trang 23 SBT Công nghệ 8 Kết nối tri thức

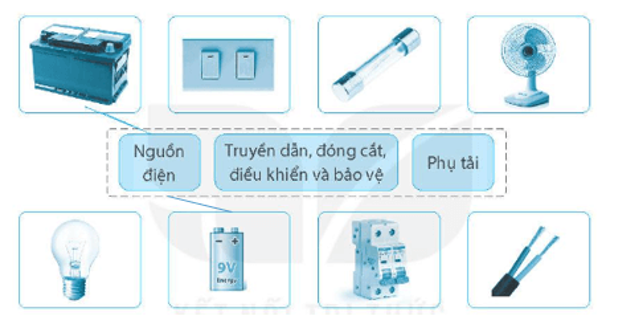

Nối những hình dưới đây vào nhóm các phần tử tương ứng của mạch điện.

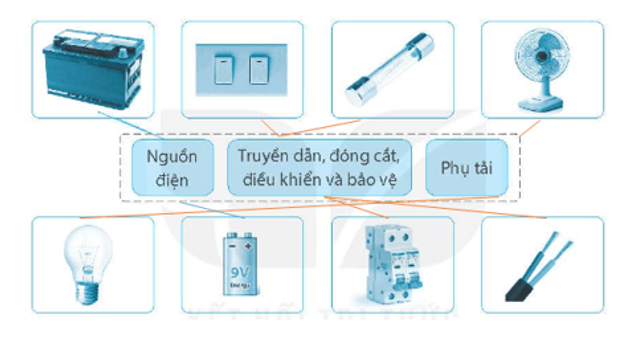

Lời giải chi tiết:
Câu 2
Trả lời câu hỏi 2 trang 23 SBT Công nghệ 8 Kết nối tri thức
Vẽ sơ đồ khối của mạch điện điều khiển đơn giản.
Lời giải chi tiết:

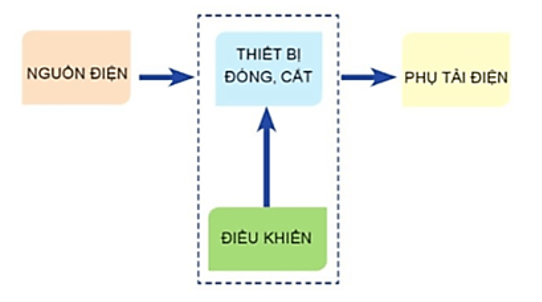

Sơ đồ khối của mạch điện điều khiển đơn giản:
Câu 3
Trả lời câu hỏi 3 trang 23 SBT Công nghệ 8 Kết nối tri thức
Hãy điền các thông tin tương ứng với các mạch điện điều khiển ứng dụng trong thực tế vào Bảng 14.1 dưới đây.
|
|
Ứng dụng của mạch điện điều khiển |
Cảm biến sử dụng trong mạch điện |
Đối tượng điều khiển của mạch điện |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Lời giải chi tiết:
|
|
Ứng dụng của mạch điện điều khiển |
Cảm biến sử dụng trong mạch điện |
Đối tượng điều khiển của mạch điện |
|
Hệ thống báo cháy tự động |
Cảm biến khói |
- Còi báo - Đèn chớp |
|
|
Hệ thống tưới cây tự động |
Cảm biến độ ẩm |
Máy bơm |
|
|
Hệ thống cảnh báo chống trộm |
Cảm biến tiệm cận |
Còi báo |
Câu 4
Trả lời câu hỏi 4 trang 24 SBT Công nghệ 8 Kết nối tri thức
Vẽ và mô tả sơ đồ khối của một mạch điện điều khiển đơn giản mà em biết.
Lời giải chi tiết:
* Sơ đồ khối của một mạch điện điều khiển đơn giản:
* Mô tả và chức năng của các khối
- Nguồn điện: Cung cấp điện cho mạch.
- Thiết bị đóng, cắt: công tắc, nút bấm cơ khí; tiếp điểm đóng cắt.
- Điều khiển: đóng, cắt nguồn điện cấp cho phụ tải điện bằng tay hoặc từ xa.
- Phụ tải điện: các thiết bị biến đổi điện năng thành các năng lượng khác phục vụ đời sống, sản xuất.
