Khởi động
Trả lời câu hỏi khởi động trang 26 Chuyên đề Công nghệ 10 Cánh diều
Hãy cho biết các bước lập bản vã kĩ thuật mà em đã được học? Nếu bản vẽ kĩ thuật trên phần mền Autocad em phải làm gì?
Lời giải chi tiết:
Với phần mềm autocad ta làm theo các bước:
- B1: Khởi động phần mềm và mở file acadiso.dwt
- B2: Thiết lập khổ A4 trên giấy vẽ
- B3: Thiết lập lớn(thiết lập các lớp sau 1. nét đậm, 2. nét đứt, 3. nét tâm, 4. kích thước)
- B4. Thiết lập kiểu chữ viết
- B5. Lưu file mẫu
Thực hành
Trả lời câu hỏi thực hành trang 26 Chuyên đề Công nghệ 10 Cánh diều
Hãy vẽ hình chiếu vuông góc của vật thể hình 4.1 theo các bước thực hiện dưới đây theo các bước thực hiện dưới đây
Lời giải chi tiết:
Bước 1: mở bản vẽ mẫu có sẵn. khởi động phần mền autocad
chọn New (ctr+N), chọn bản vẽ A4_ISO.dwt đã được cài đặt và lưu từ bài trước
Bước 2: Lưu file với tên "Hình chiếu vuông góc" bằng Save As
Bước 3: Vẽ hình chiếu đứng theo các bước ở bảng 4.1
Luyện tập
Trả lời câu hỏi Luyện tập trang 31 Chuyên đề Công nghệ 10 Cánh diều

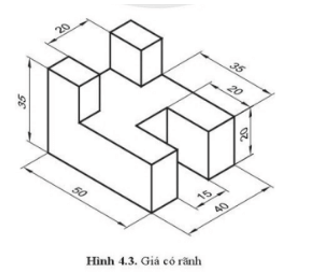

Lập bản vẽ hình chiếu vuông góc cho vật thể hình 4.3
Lời giải chi tiết:
Hs dựa trên kiến thức đã học và thực hiện vẽ hình chiếu vuông góc
