Đề bài

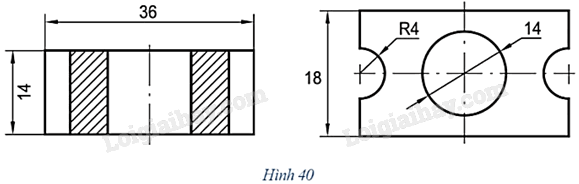

Hình 40 ghi kích thước cho bản vẽ. Hãy xác định các kích thước ghi không đúng tiêu chuẩn trên Hình 40 và trình bày cách ghi lại cho đúng.
Phương pháp giải - Xem chi tiết
Quan sát hình 40 để trả lời
Lời giải chi tiết
Số 14 ở hình chiếu đầu tiên phải nằm ở bên trái đường kích thước.
Số 18 ở hình chiếu thứ hai phải nằm quay ngang giống số 14 ở hình đầu tiên.
