Đề bài
Vẽ hình chiếu vuông góc của các hình sau:
a) Hình hộp chữ nhật có ba kích thước 2 cm; 4 cm; 6 cm.
b) Hình trụ rỗng tròn xoay có chiều cao 6 cm và bán kính đáy ngoài 6 cm, bán kính đáy trong 4 cm.
Phương pháp giải - Xem chi tiết
- Trong không gian, cho mặt phẳng \(\left( P \right)\)và đường thẳng \(l\) cắt \(\left( P \right)\). Với mỗi điểm M trong không gian, vẽ một đường thẳng đi qua M và song song hoặc trùng với \(l\). Đường thẳng này cắt \(\left( P \right)\) tại M’. Phép cho tương ứng mỗi điểm M trong không gian với điểm M’ của mặt phẳng \(\left( P \right)\) được gọi là phép chiếu song song lên mặt phẳng \(\left( P \right)\) theo phương \(l\).
- Nếu phương chiếu vuông góc với mặt phẳng chiếu \(\left( P \right)\) thì phép chiếu song song được gọi là phép chiếu vuông góc lên mặt phẳng \(\left( P \right)\)
Lời giải chi tiết

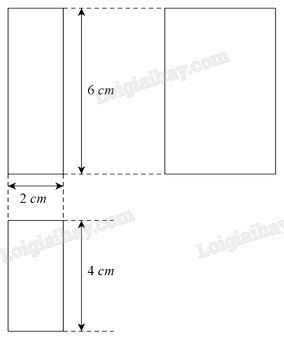

a) Hình chiếu vuông góc của hình hộp chữ nhật có ba kích thước 2 cm; 4 cm; 6 cm là:
b) Hình trụ rỗng tròn xoay có bán kính đáy ngoài 6 cm và bán kính đáy trong 4 cm.
Suy ra hình trụ rỗng tròn xoay có đường kính ngoài 12 cm và đường kính trong 8 cm.

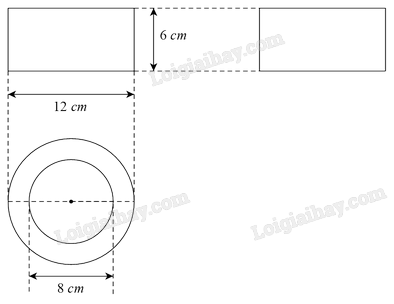

Hình chiếu vuông góc của hình trụ rỗng tròn xoay có chiều cao 6 cm và bán kính đáy ngoài 6 cm, bán kính đáy trong 4 cm là:
