Đề bài

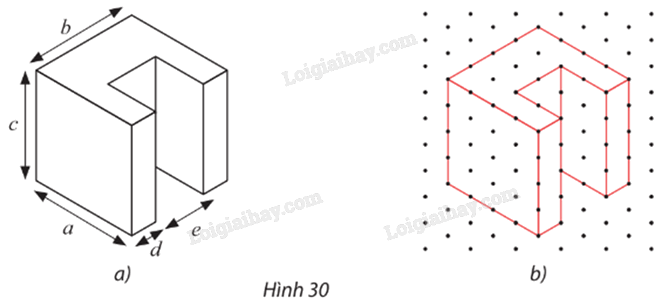

Tìm các kích thước a, b, c, d, e của chi tiết cơ khí trong Hình 30a có hình biểu diễn được vẽ trên giấy kẻ ô li trên Hình 30b với quy ước mỗi cạnh của tam giác đều biểu diễn độ dài 10 mm.
Phương pháp giải - Xem chi tiết
Dựa vào hình 30 để tìm các kích thước
Lời giải chi tiết

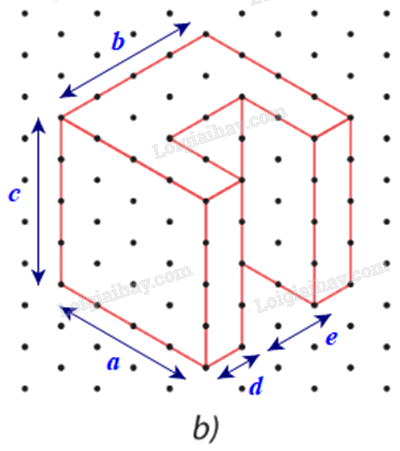

Các kích thước a, b, c, d, e của chi tiết cơ khí trong Hình 30a được biểu diễn trên Hình 30b như sau:
Do mỗi cạnh của tam giác đều biểu diễn độ dài 10 mm nên ta có:
Chiều dài a = 4.10 = 40 mm; chiều rộng b = 4.10 = 40 mm; chiều cao c = 4.10 = 40 mm; bề dày d = 1.10 = 10 mm; bề dày e = 2.10 = 20 mm.
