Bạn đang muốn vẽ bo góc trong bản vẽ AutoCAD nhưng chưa biết cách thực hiện. Bài viết này sẽ hướng dẫn cách dùng lệnh bo tròn góc Fillet trong CAD chi tiết có ví dụ minh họa.
Cách dùng lệnh bo tròn góc Fillet trong CAD chi tiết có ví dụ minh họa
Laptop sale khủng 50% đến mức sập sàn đây bạn ơi!

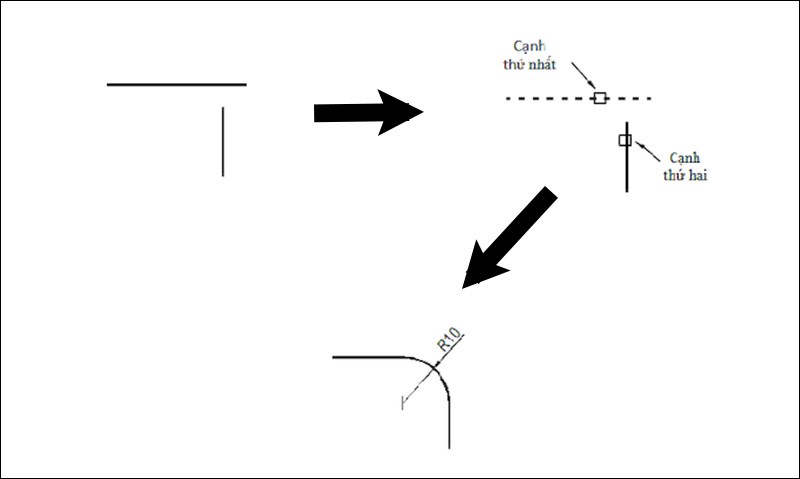

1. Lệnh bo tròn góc trong CAD là gì?
Bo tròn góc trong AutoCAD là lệnh giúp bạn thiết kế có thể sáng tạo thêm nhiều ý tưởng. Thông thường, để bo tròn góc trong AutoCAD người ta sử dụng lệnh Fillet.
Lệnh bo tròn góc trong CAD
Lệnh Fillet có một số công dụng sau:
- Tạo cung tròn giữa hai đoạn thẳng bất kỳ (không song song).
- Bo góc hình chữ nhật, hình vuông,…
2. Cách tham số trong lệnh bo góc trong CAD
Trước khi biết cách thực hiện bạn cần hiểu một vài tham số trong lệnh bo góc sau:
3. Cách bo tròn góc trong CAD

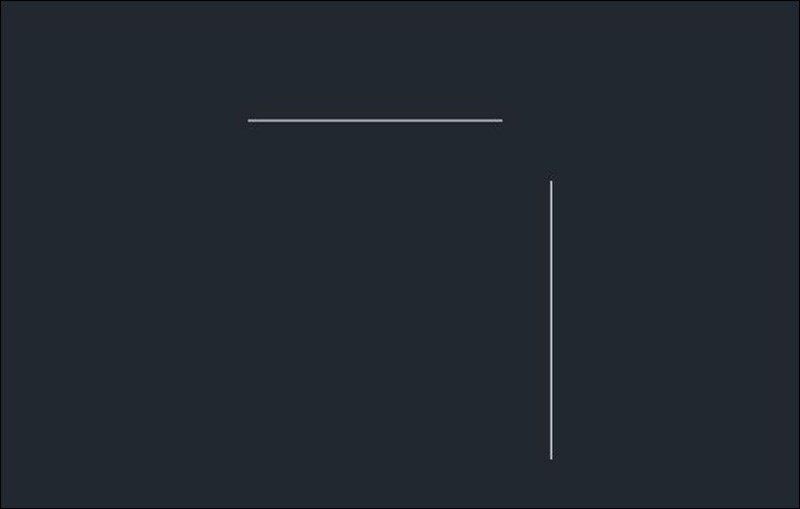

Ví dụ: Hãy bo tròn góc cho 2 đoạn thẳng sau.
Ví dụ minh họa.

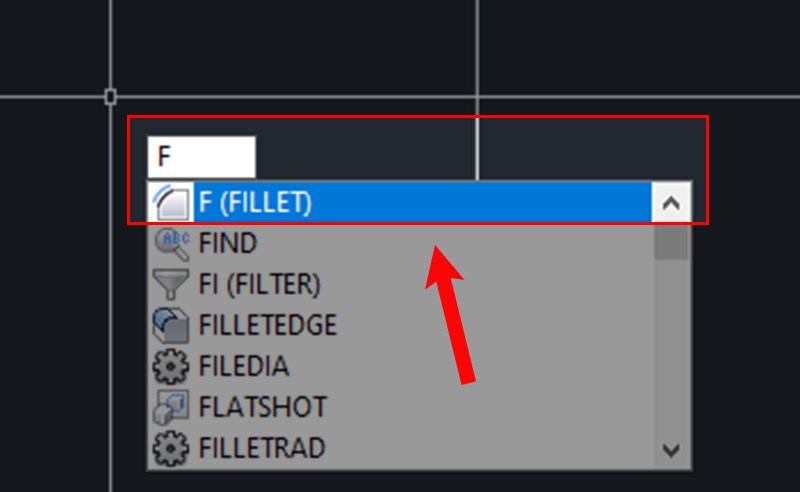

Bước 1: Bạn nhập lệnh F (Fillet) và nhấn phím Space hoặc phím Enter để gọi lệnh.
Cách bo tròn góc trong CAD
Bước 2: Gõ phím R để chọn tham số Radian và nhấn phím Space hoặc phím Enter.
Cách bo tròn góc trong CAD

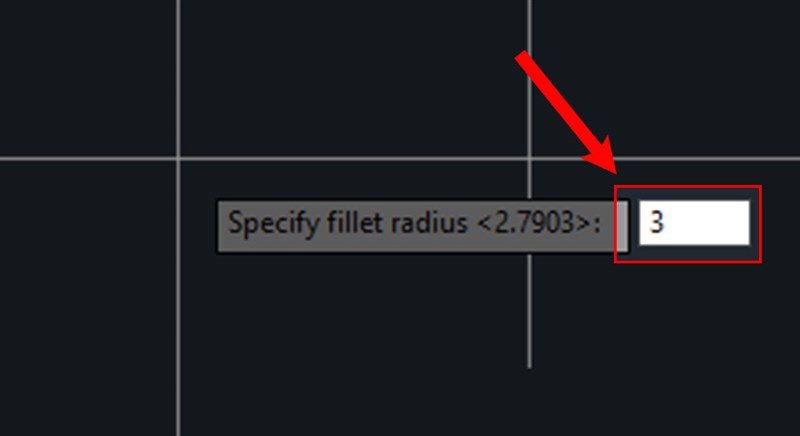

Bước 3: Nhập bán kính cho góc muốn bo tròn.
Cách bo tròn góc trong CAD

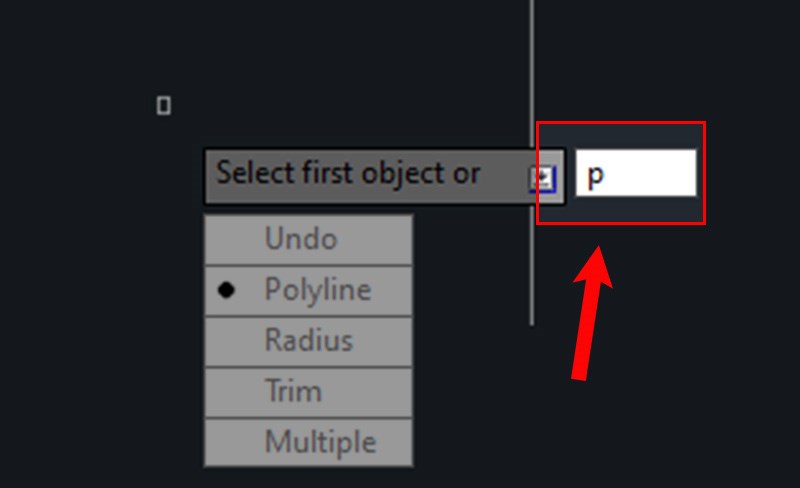

Bước 4: Gõ phím P để chọn tham số Polyline và nhấn phím Space hoặc phím Enter.
Cách bo tròn góc trong CAD
Bước 5: Click chuột chọn vào một đoạn bất kỳ như hình.
Cách bo tròn góc trong CAD

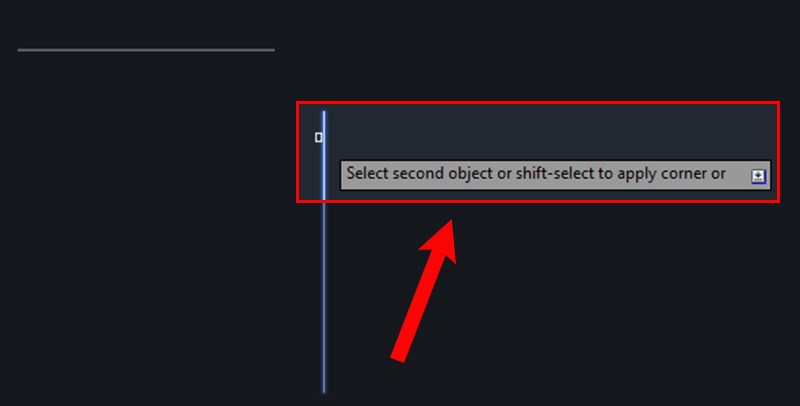

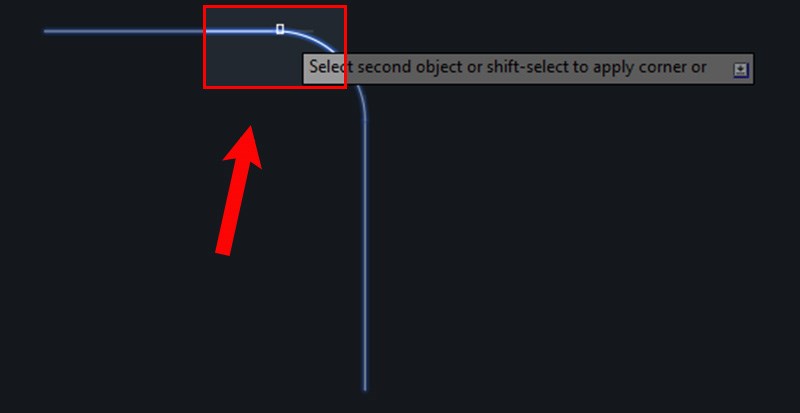

Bước 6: Rê chuột đến đoạn còn lại muốn bo như hình và click chuột chọn vào là xong.
Cách bo tròn góc trong CAD

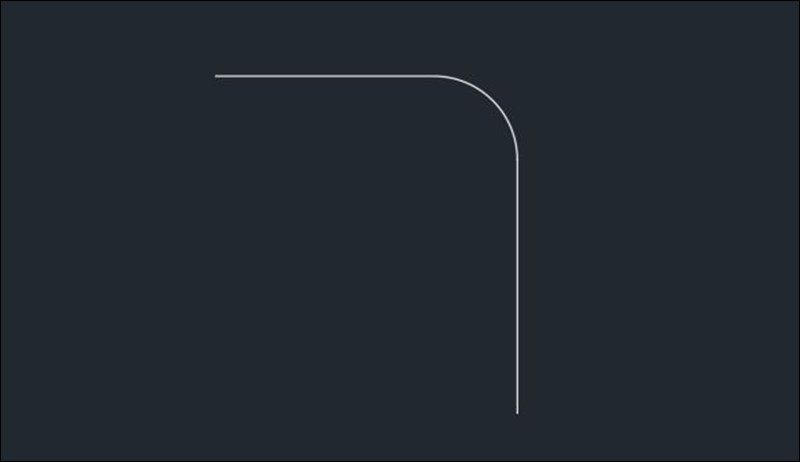

Bước 7: Kết quả.
Kết quả
4. Cách nối hai đoạn thẳng giữ nguyên góc nhọn với lệnh bo tròn góc trong CAD

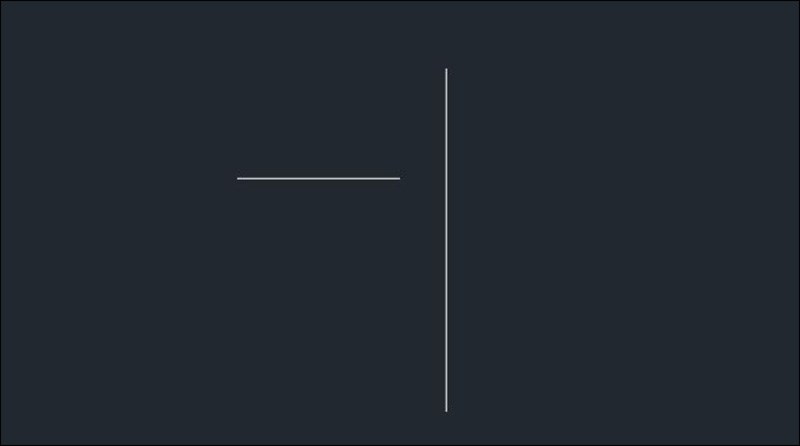

Ví dụ: Hãy nối 2 đoạn thẳng sau.
Ví dụ minh họa.
Bước 1: Bạn nhập lệnh F (Fillet) và nhấn phím Space hoặc phím Enter để gọi lệnh.
Cách nối hai đoạn thẳng giữ nguyên góc nhọn với lệnh bo tròn góc trong CAD

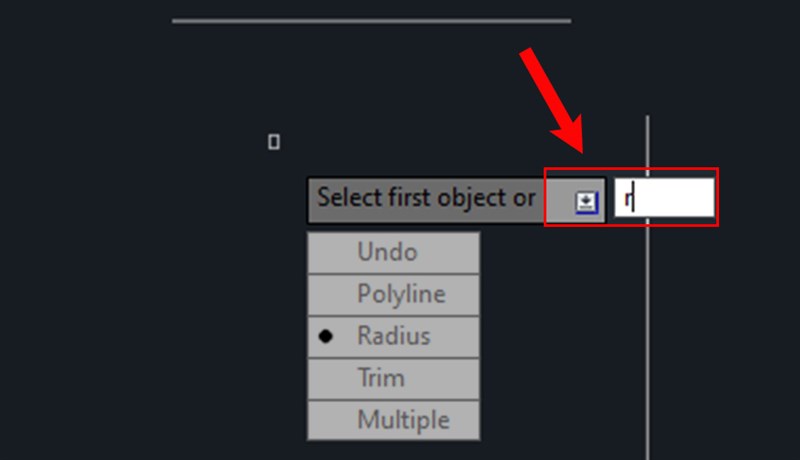

Bước 2: Gõ phím R để chọn tham số Radian và nhấn phím Space hoặc phím Enter.
Cách nối hai đoạn thẳng giữ nguyên góc nhọn với lệnh bo tròn góc trong CAD

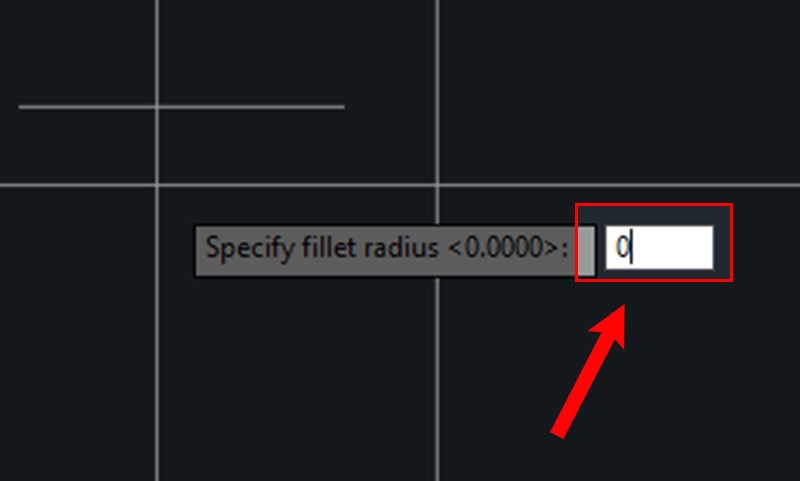

Bước 3: Nhập bán kính cho góc. Ở đây, bạn nhập giá trị bằng 0.
Cách nối hai đoạn thẳng giữ nguyên góc nhọn với lệnh bo tròn góc trong CAD

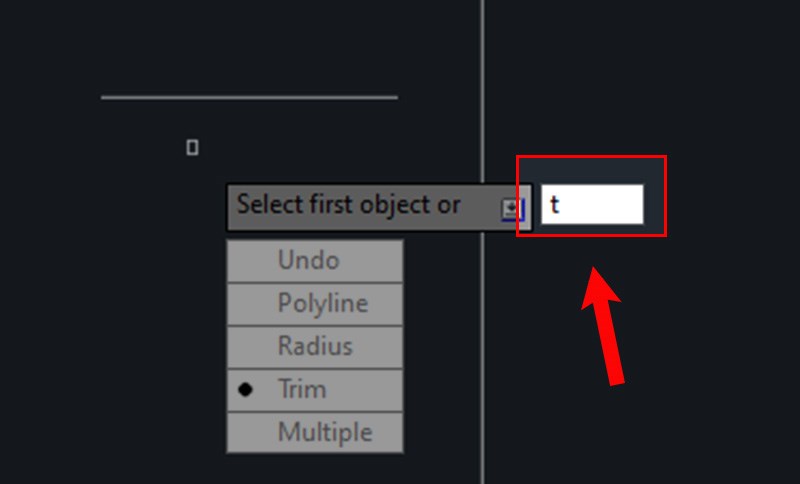

Bước 4: Gõ phím T để chọn tham số Trim và nhấn phím Space hoặc phím Enter.
Cách nối hai đoạn thẳng giữ nguyên góc nhọn với lệnh bo tròn góc trong CAD

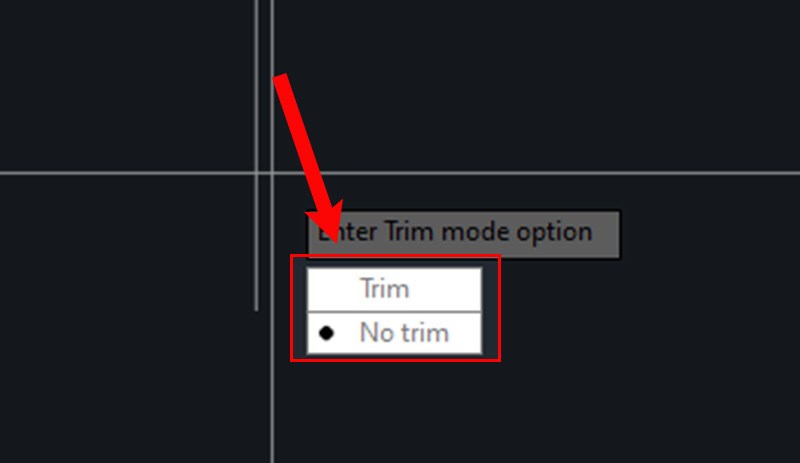

Bước 5: Chọn tham số Trim để cắt hoặc No Trim để không cắt.
Cách nối hai đoạn thẳng giữ nguyên góc nhọn với lệnh bo tròn góc trong CAD
Bước 6: Click chuột chọn vào một đoạn bất kỳ như hình.
Cách nối hai đoạn thẳng giữ nguyên góc nhọn với lệnh bo tròn góc trong CAD

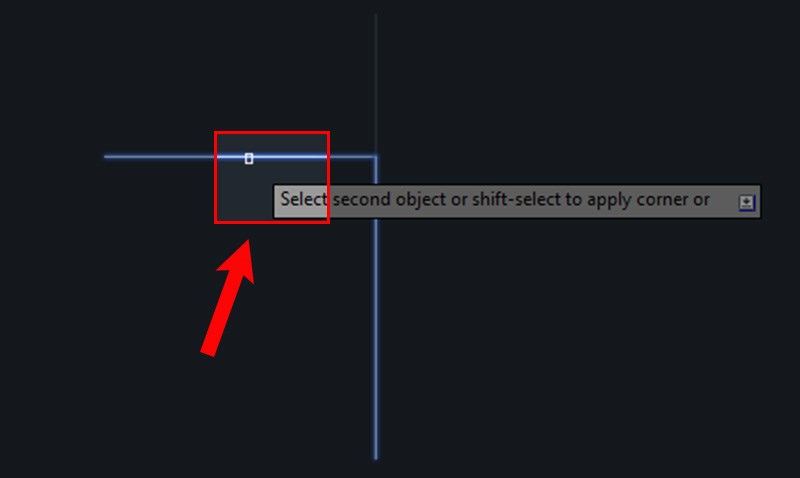

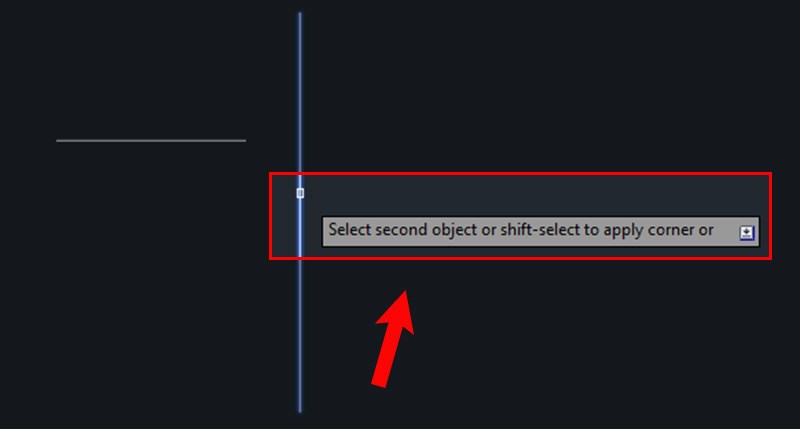

Bước 7: Rê chuột đến đoạn còn lại và click chuột chọn vào là xong.
Cách nối hai đoạn thẳng giữ nguyên góc nhọn với lệnh bo tròn góc trong CAD

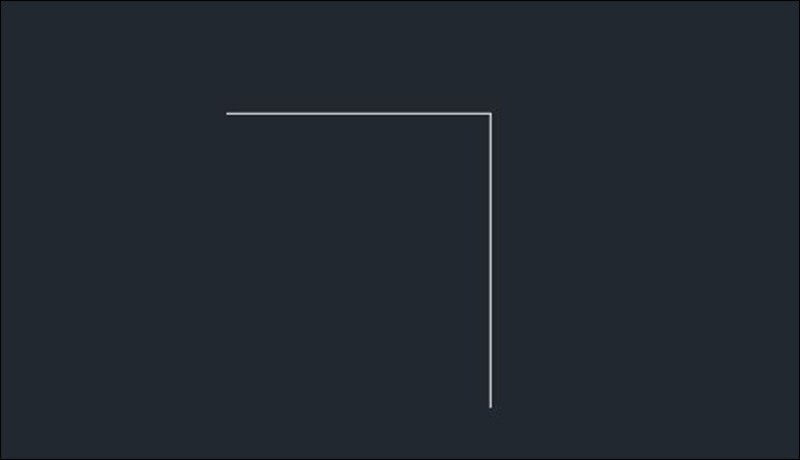

Bước 8: Kết quả.
Kết quả
Trên đây là bài viết về Cách dùng lệnh bo tròn góc Fillet trong CAD chi tiết có ví dụ minh họa. Hy vọng bài viết sẽ giúp bạn có thể thực hiện được trong công việc cũng như học tập. Nếu có bất kì phản hồi gì thì hãy để lại bình luận phía bên dưới nhé!
