Chia đoạn thẳng trong AutoCAD được sử dụng thường xuyên nhằm căn chỉnh chính xác tỷ lệ cho các đối tượng. Trong bài viết này sẽ hướng dẫn cho bạn 2 cách chia đều đoạn thẳng nhanh nhất và tối ưu nhất bằng lệnh DIV (device) và lệnh ME (Measure).
Chia đều đoạn thẳng trong AutoCAD
I. Lệnh chia đoạn thẳng trong CAD là gì?
Đây là lệnh để chia nhỏ các đoạn thẳng ra, nhằm giúp cho người dùng căn tỷ lệ một cách chính xác cao trong các đối tượng bản vẽ.
Laptop sale khủng 50% đến mức sập sàn đây bạn ơi!
II. Cách dùng lệnh chia đoạn thẳng trong CAD
1. Dùng lệnh DIV để chia đoạn thẳng trong CAD
Lệnh DIV dùng để chia đoạn thẳng ra các đoạn bằng nhau.
Hướng dẫn nhanh
Ở thanh command, nhập DIV > Enter > Click chọn đoạn thẳng > Nhập số phần chia > Enter.
Hướng dẫn chi tiết

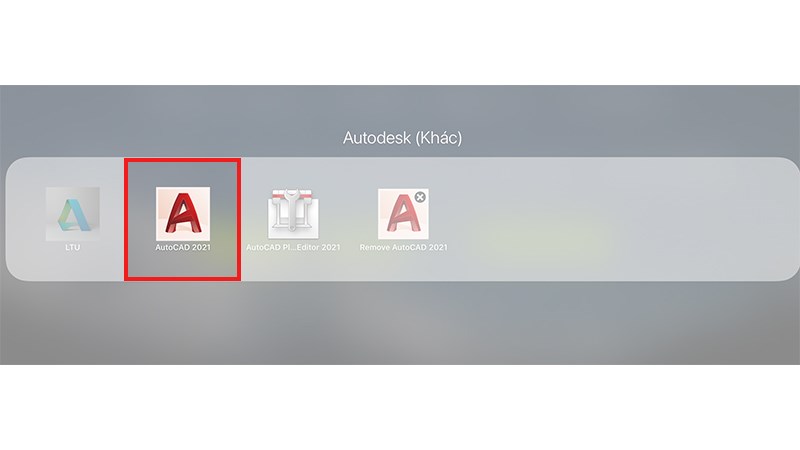

Bước 1: Mở phần mềm CAD.
Phần mềm AutoCAD

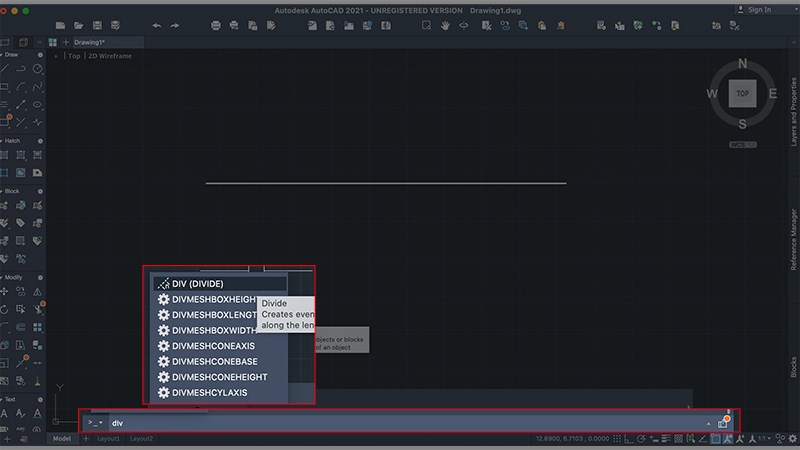

Bước 2: Ở thanh Command, nhập lệnh DIV > Enter.
Nhập lệnh DIV

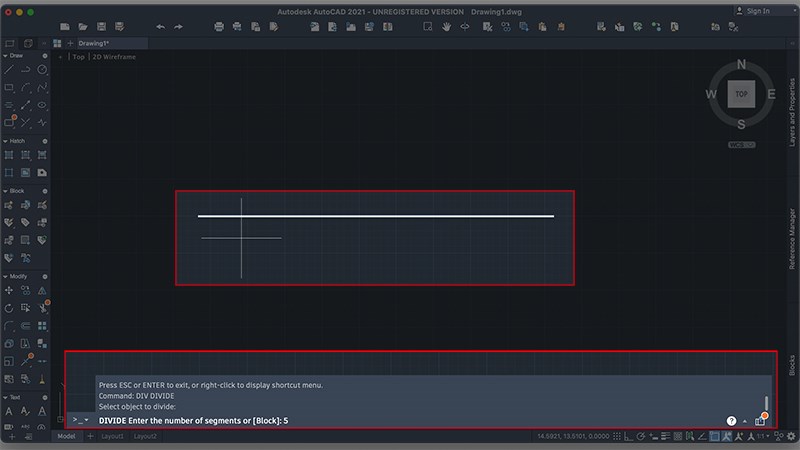

Bước 3: Click chuột vào đoạn thẳng muốn chia > Nhập số phần muốn chia > Enter.
Ở đây mình ví dụ, nhập số đoạn cần chia là 5.
Nhập số phần muốn chia

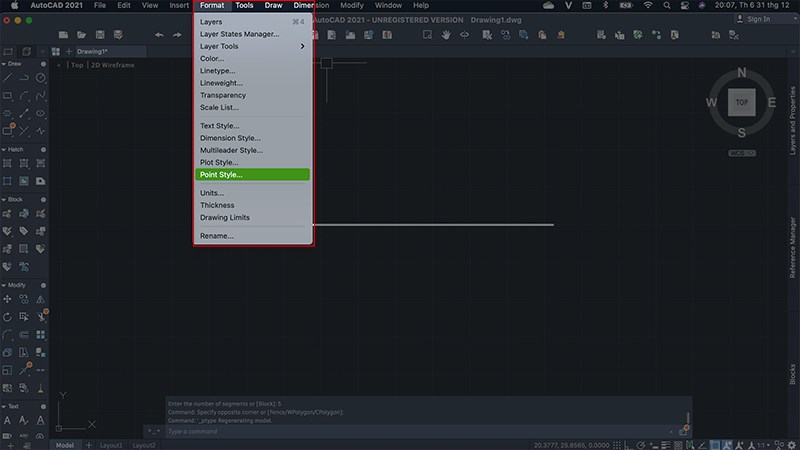

Bước 4: Trên thanh công cụ vào Format > Point Style.
Pointstyle trên CAD

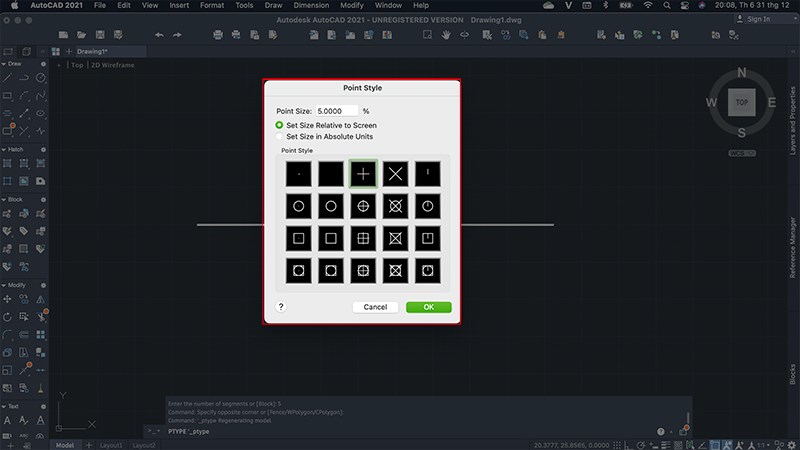

Bước 5: Xuất hiện hộp thoại Point Style, bạn lựa chọn kiểu hiển thị phân cách.
Hộp thoại Point Style

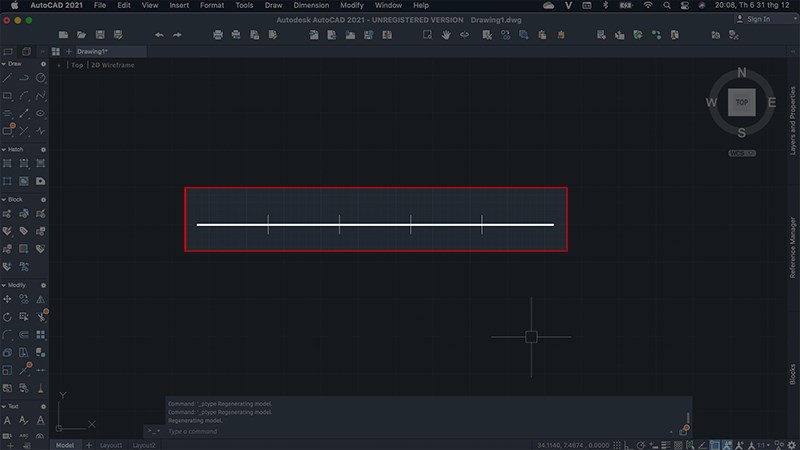

Và đây là kết quả:
Chia đoạn thẳng bằng lệnh DIV
2. Dùng lệnh ME hoặc MEASURE để chia đoạn thẳng đều nhau
Lệnh ME dùng để chia đoạn thẳng theo thông số chiều dài đoạn.
Hướng dẫn nhanh
Ở thanh Command, nhập lệnh ME > Enter > Click chọn đoạn thẳng cần chia > Nhập chiều dài muốn chia > Enter.
Hướng dẫn chi tiết
Bước 1: Mở phần mềm CAD.
Phần mềm AutoCAD

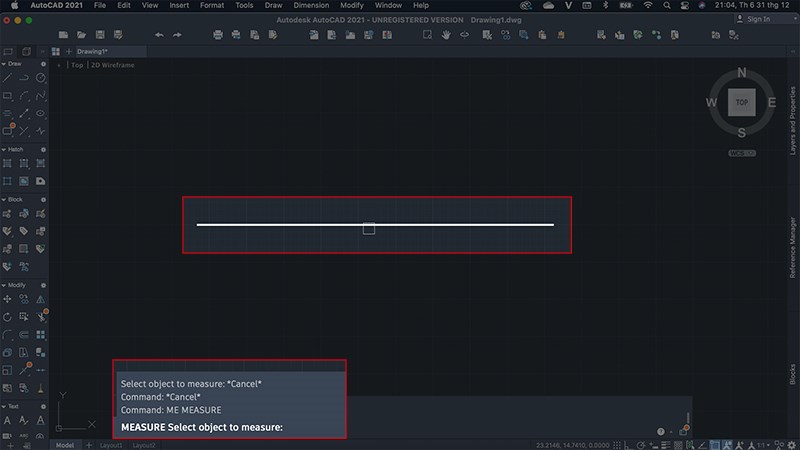

Bước 2: Ở thanh Command, nhập lệnh ME > Enter.
Nhập lệnh ME
Bước 3: Click chuột chọn đoạn thẳng cần chia.
Chọn đoạn thẳng cần chia

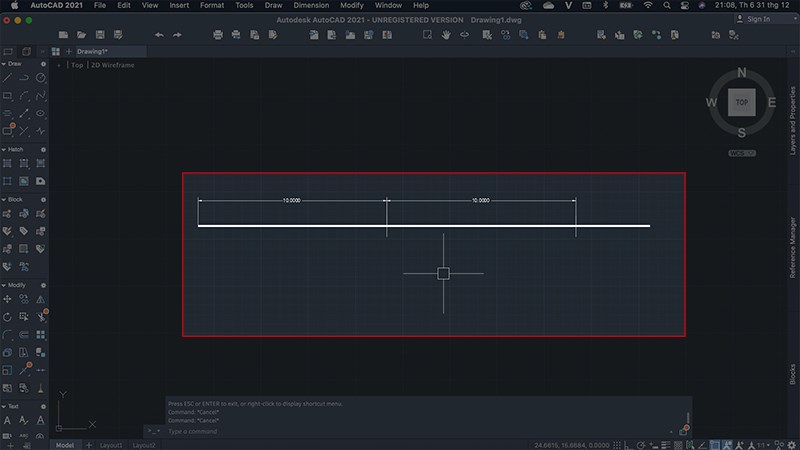

Bước 4: Nhập đoạn chiều dài muốn chia > Enter.
Ở đây mình ví dụ, nhập chiều dài muốn chia là 10.
Nhập chiều dài đoạn muốn chia
Bước 5: Trên thanh công cụ vào Format > Point Style.
Pointstyle trên CAD
Bước 6: Xuất hiện hộp thoại Point Style, bạn lựa chọn kiểu hiển thị phân cách.
Hộp thoại Point Style
Và đây là kết quả:
Chia đoạn thẳng bằng lệnh ME
Với các bước như mình đã hướng dẫn ở trên, hi vọng có thể giúp các bạn biết cách chia đoạn thẳng đều nhau bằng lệnh DIV và lệnh ME trong AutoCAD nhanh chóng. Nếu bạn có bất kỳ thắc mắc nào, hãy để lại bình luận phía dưới nhé!
