Đọc bản vẽ lắp là một kỹ năng căn bản và quan trọng trong lĩnh vực cơ khí và kỹ thuật. Việc nắm rõ trình tự đọc bản vẽ lắp sẽ giúp các kỹ sư và nhân viên kỹ thuật đọc hiểu được cách các chi tiết lắp ghép với nhau, cũng như đảm bảo tính chính xác lắp đặt, thi công. Bài viết này, Vạn An Group sẽ hướng dẫn các chuyên viên kỹ thuật nêu trình tự đọc bản vẽ lắp một cách chi tiết và dễ hiểu.
Bản vẽ lắp là gì?

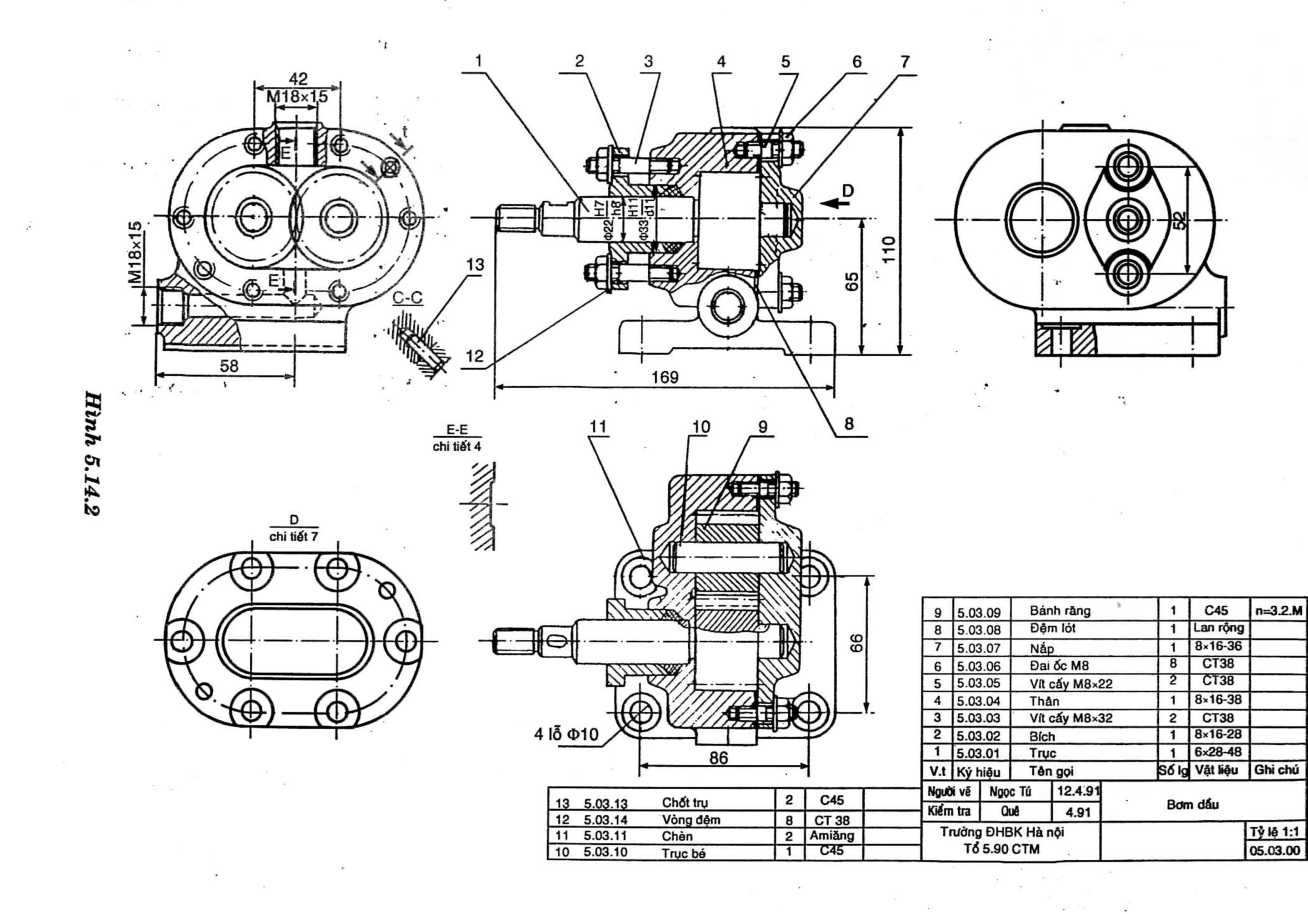

Bản vẽ lắp chủ yếu tên gọi này dùng trong lĩnh vực cơ khí (hay còn gọi là bản vẽ kỹ thuật lắp ráp) là loại bản vẽ kỹ thuật thể hiện hình ảnh của một bộ phận hay cụm máy móc đã được lắp ráp hoàn chỉnh. Một bản vẽ lắp cung cấp đầy đủ thông tin về hình dạng, kích thước, vị trí và cách thức lắp ghép các chi tiết.
Bản vẽ lắp trong xây dựng (ít dùng) là loại bản vẽ kỹ thuật dùng để thể hiện cách các thành phần hoặc kết cấu trong công trình xây dựng được lắp ráp, kết nối lại với nhau nhằm tạo thành một tổng thể hoàn chỉnh như thành phần kết cấu của nhà tiền chế, nhà xưởng,…
Trong bài viết này, chúng tôi chỉ tập trung hướng dẫn đọc bản vẽ lắp trong lĩnh vực chính là: Cơ Khí
Tại sao cần đọc đúng bản vẽ lắp?
Việc đọc chính xác bản vẽ lắp có vai trò quan trọng trong các công việc liên quan đến thiết kế, chế tạo và sửa chữa máy móc. Quy trình này này các kỹ sư, nhân viên kỹ thuật:
- Hiểu đúng về các chi tiết và bộ phận trong sản phẩm
- Đảm bảo các chi tiết lắp ráp chính xác theo thiết kế
- Hạn chế sai sót trong quá trình thi công, lắp ráp và sửa chữa.
Trình tự đọc bản vẽ lắp (6 bước)
Có 6 bước để đọc bản vẽ lắp, bao gồm:
- Khung tên
- Bản kê
- Hình biểu diễn
- Kích thước
- Yêu cầu kỹ thuật
- Tổng hợp
Trong mỗi trình tự đọc bản vẽ lắp bạn cần nắm được các nội dung sau:
Trình tự đọc Nội dung cần biết 1. Khung tên
- Tên gọi sản phẩm
- Tỉ lệ bản vẽ
2. Bản kê
- Tên gọi chi tiết và số lượng chi tiết
3. Hình biểu diễn
- Tên gọi hình chiếu, hình cắt (1)
4. Kích thước
- Kích thước chung
- Kích thước lắp giữa các chi tiết
- Kích thước xác định khoảng cách giữa các chi tiết
5. Phân tích chi tiết
- Vị trí của các chi tiết
6. Tổng hợp
- Tình tự tháo, lắp
- Công dụng của sản phẩm
Trắc nghiệm
Quy trình đọc bản vẽ lắp là:
- Khung tên, bản kê, kích thước, hình biểu diễn, phân tích chi tiết, tổng hợp
- Khung tên, bản kê, hình biểu diễn, kích thước, phân tích chi tiết, tổng hợp
- Hình biểu diễn, khung tên, bản bê, kích thước, phân tích chi tiết, tổng hợp
- Khung tên, bản kê, hình biểu diễn, kích thước, phân tích chi tiết, tổng hợp
Đáp án đúng: D.
Bản vẽ lắp có phải bản vẽ chi tiết không?
Bản vẽ lắp không phải là bản vẽ chi tiết. Bản vẽ lắp là bản vẽ cho biết hình dạng, kết cấu của sản phẩm và vị trí tương quan giữa các chi tiết của sản phẩm, còn bản vẽ chi tiết cho biết hình dạng, kích thước và các yêu cầu kỹ thuật của các chi tiết.
Bản vẽ lắp có thêm nội dung nào mà bản vẽ chi tiết không có?
Trình tự đọc bản vẽ chi tiết:
- Khung tên
- Hình biểu diễn
- Kích thước
- Yêu cầu kỹ thuật
- Tổng hợp
Như vậy, so sánh với quy trình đọc bản lắp ở trên thì, bản vẽ lắp có thêm trình tự đọc bản kê mà bản vẽ chi tiết không có.
Bản vẽ lắp trong thiết kế khách sạn
Trong thiết kế khách sạn, bản vẽ lắp thường xuất hiện ở các giai đoạn:
-
Thiết kế kỹ thuật thi công.
-
Triển khai nội thất.
-
Chế tạo – lắp đặt thiết bị kỹ thuật.
-
Quản lý thi công và nghiệm thu.
Trong: Xây dựng – kiến trúc – nội thất: có “bản vẽ lắp”, nhưng gọi tên khác. Ta có thể gọi như ví dụ trong bảng sau:
Hạng mục Ví dụ Nội thất phòng khách sạn Bản vẽ lắp giường, tủ, kệ tivi, bàn trang điểm… Trần – vách trang trí Cấu tạo các lớp trần thạch cao, hệ khung vách CNC, vật liệu ốp lát Cửa – vách kính Bản vẽ lắp khung nhôm, kính cường lực, tay nắm, bản lề Thiết bị kỹ thuật Hệ thống chiếu sáng âm trần, điều hòa âm trần cassette, đầu báo cháy, tủ điện… Hệ thống bếp – bar – nhà hàng Sơ đồ lắp thiết bị inox công nghiệp, hút mùi, chậu rửa, bàn sơ chế Khu vệ sinh Lắp đặt lavabo, bồn cầu, vách kính tắm, tủ lavabo
Bản vẽ lắp trong thiết kế khách sạn không chỉ giúp công trình được thi công đúng ý đồ thiết kế, mà còn là công cụ kỹ thuật quan trọng cho việc giám sát, nghiệm thu và bảo trì lâu dài.
Qua nội dung Vạn An Group chia sẻ ở trên, hy vọng đã giúp bạn đọc nắm rõ được trình tự đọc bản vẽ lắp. Cảm ơn bạn đã dành thời gian theo dõi nội dung bài viết. Chúc bạn một ngày tốt lành.
