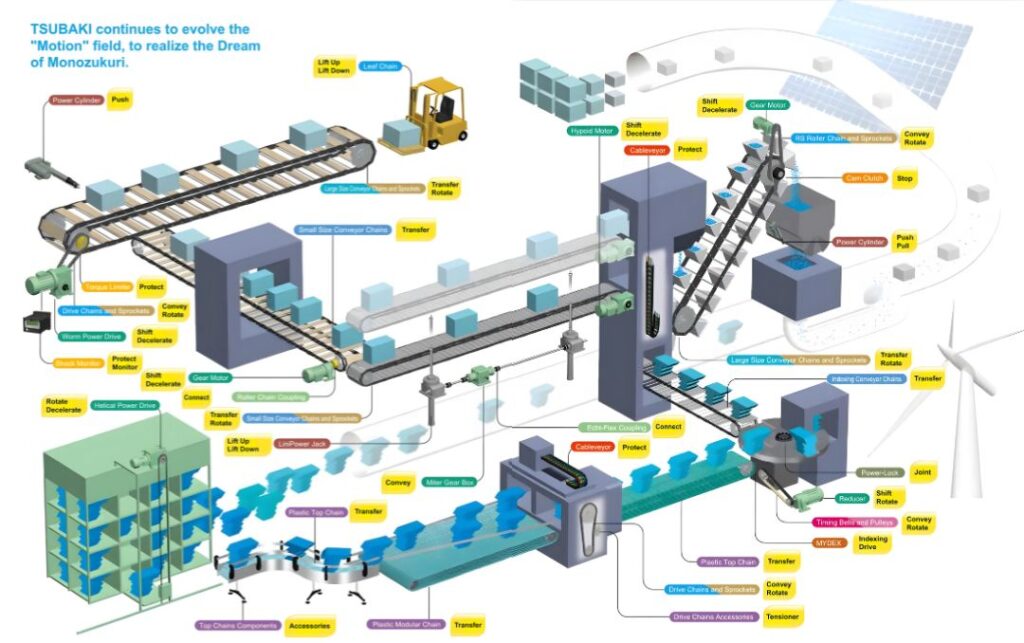

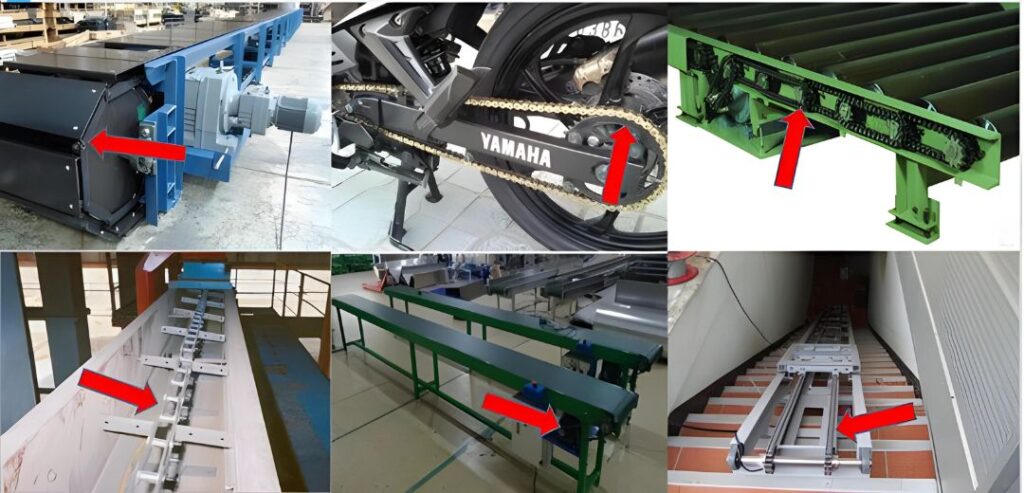

Trong lĩnh vực cơ khí và công nghiệp, xích con lăn (hay còn gọi là xích truyền động) đóng một vai trò không thể thiếu trong việc truyền động và tạo lực cơ học cho các bộ phận khác của hệ thống truyền động. Xích con lăn thường được sử dụng để truyền động cho các băng tải, máy cắt, máy in, và nhiều ứng dụng công nghiệp khác nhằm tăng hiệu suất, giảm tiếng ồn và đảm bảo cho quy trình sản xuất đạt được hiệu quả. Trong bài viết này chúng ta sẽ đi tìm hiểu về rõ hơn về xích con lăn, cấu tạo cũng như vai trò của chúng trong truyền động thực tiễn.
Xích con lăn là gì?
Xích con lăn là một thành phần không thể thiếu trong các hệ thống truyền động công nghiệp. Với thiết kế là chuỗi mắc xích được liên kết với nhau tạo ra lực kéo mạnh mẽ nhờ vào sự ăn khớp giữa mắc xích và bánh nhông, tạo ra lực cơ học cần thiết góp phần tăng hiệu suất truyền động, gia tăng lực tải và độ bền của hệ thống.
Cấu tạo chi tiết của xích con lăn

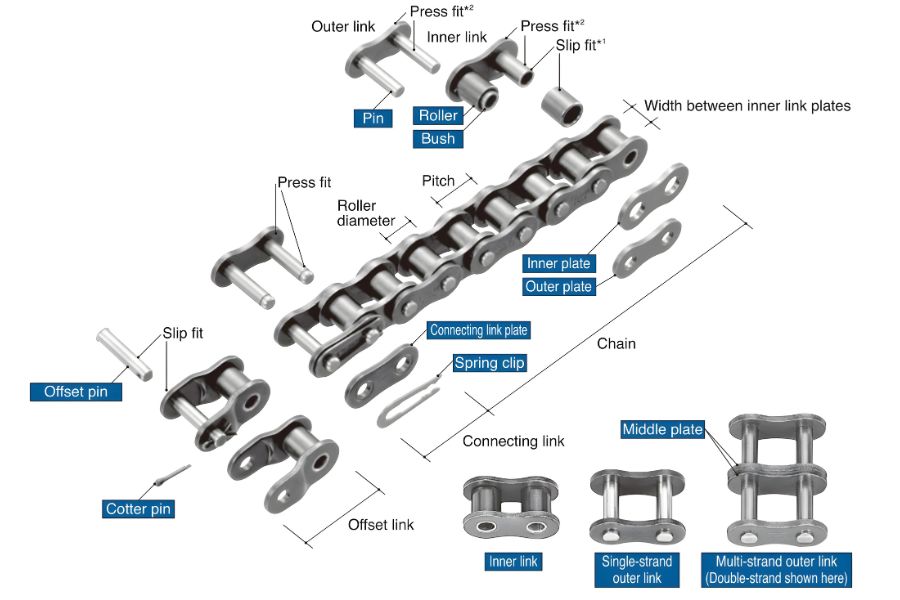

Xích con lăn được cấu tạo từ các thành phần cơ bản như sau:
Má xích của xích con lăn (plate)

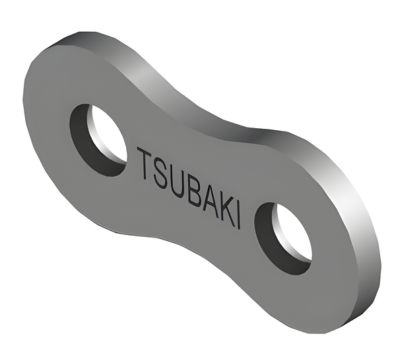

Má xích là điểm nối giữa các xích để tạo thành một chuỗi truyền động, là liên kết tạo thành các mắc xích trong chuỗi xích con lăn. Chúng thường được làm bằng thép hoặc hợp kim và là thành phần chịu lực căng trên chuỗi xích.
Chốt (pin)

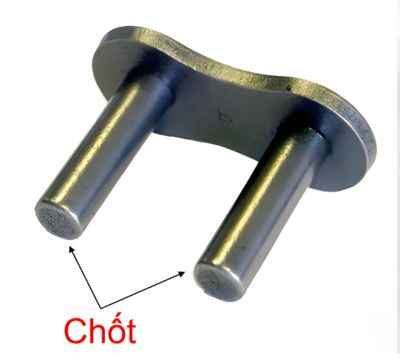

Chốt xích (Pin) là thành phần giữ các mắt xích với nhau và tạo sự di chuyển xoay vòng trong quá trình truyền động, thường làm bằng thép hoặc kim loại có độ cứng cao.
Chốt xích an toàn là phải chịu được lực cắt và lực uốn truyền từ má xích. Khi xích ăn khớp với đĩa xích, chốt cùng với ống lót sẽ tạo thành bộ phận chịu tải trọng.
Do phải chịu các tác động như cắt, uốn, va đập và mài mòn, chốt cần có độ bền cơ học cao, bao gồm độ bền kéo, cắt, chống uốn và chịu va đập.
Ống lót (Bush): Ống dẫn dầu

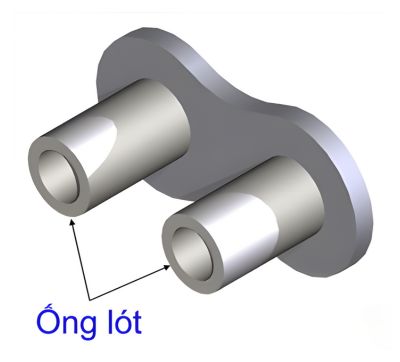

Ống lót hay còn được gọi là bạc là bộ phận bảo vệ các chốt xích khi chúng di chuyển qua các mắc xích, giúp giảm ma sát và đảm bảo sự ổn định trong quá trình chuyển động.
Ống lót phải chịu áp lực và tải trọng từ tất cả các bộ phận khác trong xích, đặc biệt là sự lặp đi lặp lại của tải trọng khi tiếp xúc với đĩa xích trong quá trình vận hành.
Do phải chịu tải trọng lặp lại liên tục, bạc cần có khả năng chống sốc và chống mài mòn rất cao để đảm bảo độ bền và tuổi thọ.
Con lăn (Roller)

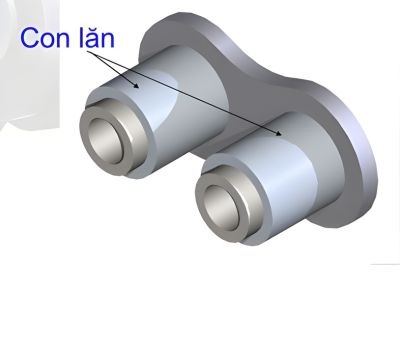

Con lăn là thành phần quan trọng của xích truyền động, nó được gắn vào giữa các chốt xích và di chuyển trên các bề mặt bên trong của các liên kết xích để truyền động và chịu tải trọng. Con lăn thường được làm bằng thép, được gia công chính xác để đảm bảo kích thước chính xác và độ bền cao do phải chịu lực tải nén. Các loại con lăn khác nhau có thể được sử dụng cho các ứng dụng khác nhau tùy thuộc vào độ cứng, trọng lượng và tốc độ của hệ thống truyền động ( xích RS25 và RS35 là xích không có con lăn mà chỉ có chốt pin).
Mắc xích (Link)
Có hai dạng mắc xích được lắp trên một chuỗi xích con lăn:

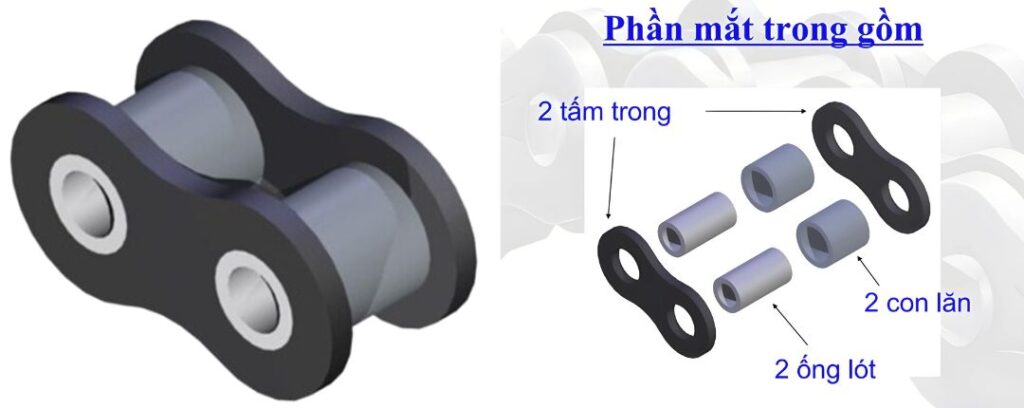

- Mắc xích trong (Inner link): hai ống lót dầu được ép với hai má xích trong và con lăn để ghép thành một mắc xích. Con lăn được ghép trên mắc xích trong cho phép quay xung quanh chốt pin trong quá trình vận hành, giúp xích chuyển động và truyền chuyển động cho hệ thống.

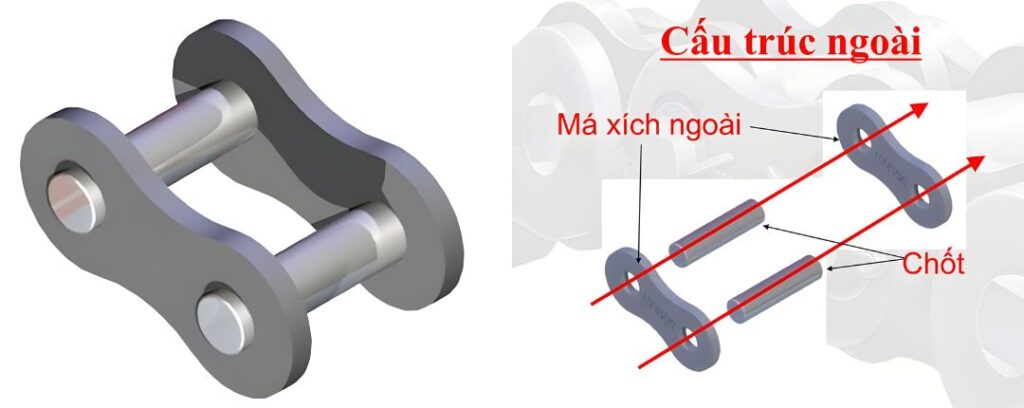

- Mắc xích ngoài (Outer link): là cấu tạo được hình thành từ 2 má xích ngoài cùng với chốt pin để tạo thành một mắc liên kết. Là một bộ phận chịu lực căng, xoay và truyền tải chuyển động, chịu lực của hệ thống.
Phụ kiện xích
Phụ kiện cũng là một phần trong cấu tạo tạo thành xích con lăn trong truyền động. Là bộ phận để nối hoàn chỉnh một sợi xích thành một liên kết tròn để lắp vào hệ thống truyền động.
Khóa xích/nối xích CL (Connecting link)
Khóa xích CL, còn được gọi là nối xích hoặc mắc xích liên kết, đóng vai trò quan trọng trong xích truyền động. Chức năng của nó là kết nối hai đoạn xích hoặc hai đầu xích với nhau, cho phép sợi xích dài hoặc ngắn lại tùy thuộc vào nhu cầu của hệ thống truyền động.

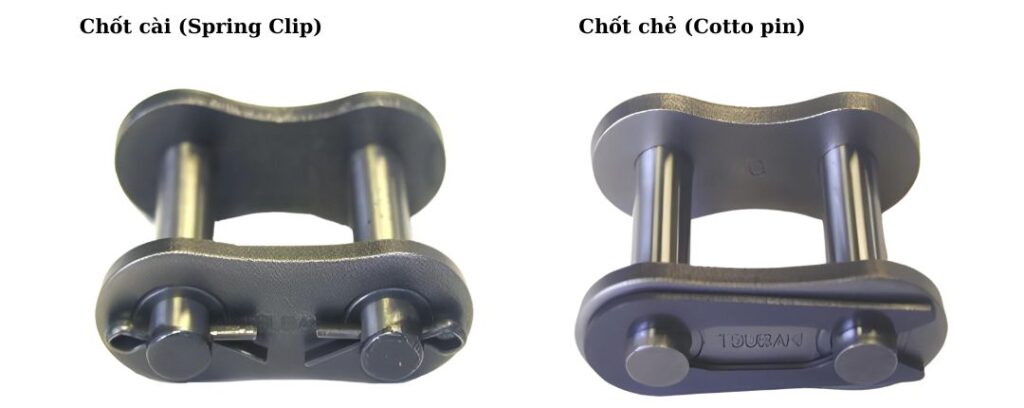

Có hai loại chính: nối xích chốt cài và nối xích chốt chẻ
- Nối xích dạng chốt cài/ kẹp nhíp (Spring clip): Thường được sử dụng cho các loại xích con lăn cỡ nhỏ. Đây là loại nối xích đơn giản, dễ lắp đặt và tháo rời, hù hợp cho các ứng dụng không yêu cầu tháo lắp thường xuyên.
- Nối xích dạng chốt chẻ (Cotto pin): Được sử dụng cho các loại xích con lăn cỡ lớn. Thiết kế cho phép tháo lắp linh hoạt, phù hợp với các yêu cầu khách hàng và có thể tách rời xích dễ dàng bằng cách tháo phần chốt chẻ.
Nối xích OL ( Offset Link)

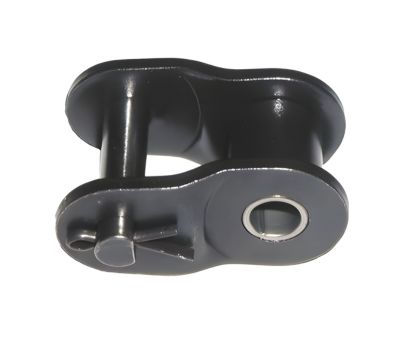

Nối xích OL là một phụ kiện của xích truyền động được sử dụng để tăng độ dài của xích hoặc làm cho xích đối xứng. Nối xích OL bao gồm hai bộ phận: một bộ phận chứa con lăn xích và một bộ phận nối giữa hai xích có độ bền mỏi 35% xích.
Có các loại nối xích đơn OL, nối xích đôi 2OL và tùy theo loại xích sẽ có các đạng nối OL tương ứng.
Cách lắp ráp sợi xích hoàn chỉnh

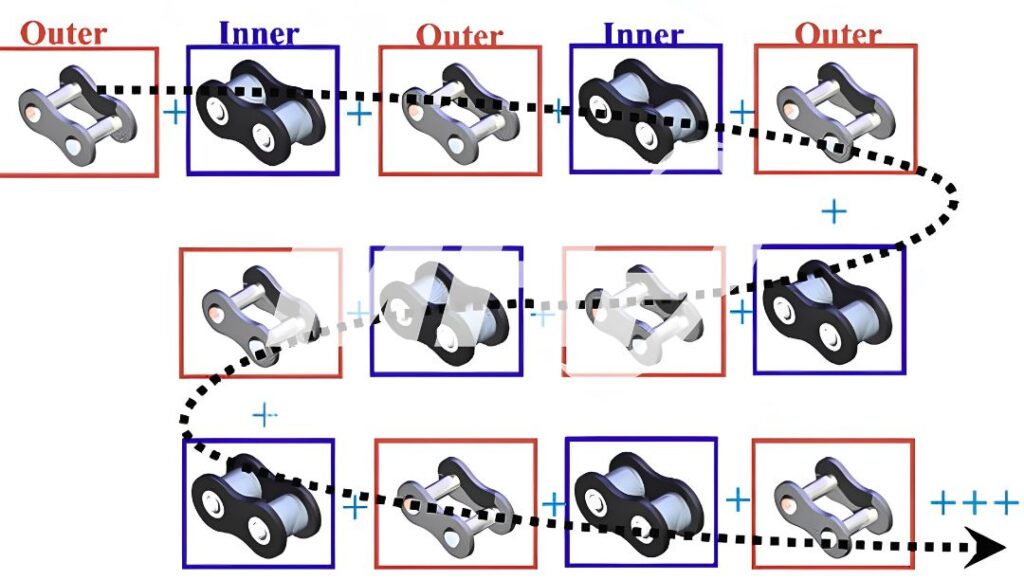

Cơ chế và quy trình lắp ráp một sợi xích con lăn trong hệ thống truyền động được thực hiện một cách chi tiết và chính xác. Chuỗi xích hoàn thiện là sự lắp ráp chính xác giữa các mắ xích trong và mắc xích ngoài một cách hoàn hảo.
Các loại xích con lăn Tsubaki
Xích truyền động (Drive Chain)
Xích con lăn được sử dụng phổ biến cải thiện đáng kể việc truyền tải sức mạnh và cung cấp hiệu suất truyền động tùy theo ứng dụng mà sử dụng dòng xích phù hợp.
Dòng sản phẩm phong phú tuân thủ JIS & ISO, theo tiêu chuẩn ANSI, BS/DIN
Size RS Roller Chain BS/DIN Standard RS Roller Chain RS15 (Pitch : 4.7625) ~ RS240 (Pitch : 76.20) RF06B (Pitch : 9.525) ~ RS56B (Pitch : 88.9)
Xích con lăn tự bôi trơn (Lube-Free Drive Chains)
Xích tự bôi trơn với ống lót dầu Lube-Free cải thiện năng suất bằng cách giảm số giờ công và tạo ra một môi trường lành mạnh. Xích không cần bôi trơn và tuổi thọ dài với nhiệt độ hoạt động lên đến 230 độ C.
Size Lambda Chain Heavy Duty Lambda Chain RS Double Strand Compatible KF Series Lambda Chain RS40 (Pitch : 12.70) ~ RS160 (Pitch : 50. 80) RS40 (Pitch : 12.70) ~ RS100 (Pitch : 31.75) RS40 (Pitch : 12.70) ~ RS160 (Pitch : 50.80 RS40 (Pitch : 12.70) ~ RS80 (Pitch : 25.40)
Xích con lăn tải nặng (Heavy Duty Drive Chains)
Xích tải nặng với độ căng, độ bền kéo cao phù hợp dùng trong những môi trường khắc nghiệt, chịu tác động mạnh. Bộ phận truyền động nhỏ hoặc không gian làm việc, hoạt động nhỏ hẹp.
Size RS-HT Roller Chain RS-HT Roller Chain Super-H Roller Chain RS60 (Pitch : 19.05) ~ RS240 (Pitch : 76.20) RS80 (Pitch : 25.40) ~ RS240 (Pitch : 76.20) RS80 (Pitch : 25.40) ~ RS240 (Pitch : 76.20)
Xích chống ăn mòn (Corrosion Resistant Drive Chains)
Xích truyền động chống ăn mòn được sử dụng trong nhiều môi trường khác nhau như nước, nhiệt độ cao hoặc thấp. Với khả năng chống ăn mòn và chịu nhiệt tốt, chống lạnh, điện trở, tiếng ồn thấp và truyền tải cao.
Size Stainless Steel Roller Chain Cold Resistant Roller Chain Titanium Roller Chain Poly Steel Chain RS11 (Pitch : 3.7465) ~ RS240 (Pitch : 76.20) RS35 (Pitch : 9.525) ~ RS160 (Pitch : 50.80) RS35 (Pitch : 9.525) ~ RS40 (Pitch : 12.70) RS25 (Pitch : 6.35) ~ RS60 (Pitch : 19.05) Size Surface Treated Roller Chain Low-Noise Roller Chain Curved Stainless Steel Roller Chain RS25 (Pitch : 6.35) ~ RS240 (Pitch : 76.20) RS40 (Pitch : 12.70) ~ RS80 (Pitch : 25.40) RS40 (Pitch : 12.70) ~ RS80 (Pitch : 25.40)
Xích đặc biệt (Special Drive Chains)
Xích lá (Leaf Chains)
Xích lá leaf chain là dòng xích chạy ăn khớp trên các rãnh, phù hợp dùng cho các ứng dụng kéo, cân bằng hoặc chuyển động. Dùng trong các công cụ, thang máy, xe nâng, kéo trục,…
Xích giảm tiếng ồn (Low Noise Chain)
Là dòng xích phát triển đặc biệt nhằm mục đích giảm tiếng ồn nơi làm việc, với cấu tạo con lăn đặc biệt. Xích không ồn là lựa chọn hoàn hảo cho môi trường làm việc lành mạnh.
Size Curved Chain Leaf Chain Pin Gear Attachment Chain RS40 (Pitch : 12.70) ~ RS80 (Pitch : 25.40) AL4, BL4 (Pitch : 12.70) ~ AL16, BL16 (Pitch : 50.80) RS40 (Pitch : 12.70) ~ RS240 (Pitch : 76.20)
Để biết thêm thông tin chi tiết và lựa chọn loại phù hợp cho nhu cầu cụ thể, bạn có thể tìm kiếm thêm thông tin tại các nguồn tài liệu uy tín hoặc tham khảo các chuyên gia trong lĩnh vực.
Kết luận
Xích con lăn không chỉ là một phần của hệ thống truyền động mà còn là một yếu tố quan trọng đảm bảo hiệu suất và độ bền của các máy móc công nghiệp. Việc hiểu rõ về cấu tạo và ứng dụng của xích con lăn sẽ giúp bạn chọn lựa và sử dụng chúng một cách hiệu quả nhất trong công việc của mình.
Cần hỗ trợ thêm thông tin về cấu tạo của xích con lăn hoặc lựa chọn giải pháp truyền động cho dây chuyền sản xuất của bạn. Liên hệ với chúng tôi – MHP Đại Lý của Tsubaki tại Việt Nam, chúng tôi với hơn 10 năm kinh nghiệm trong ngành truyền động sẽ cam kết đem đến giải pháp tối ưu nhất cho dây chuyền của bạn.
