Hầu hết các kỹ sư điện tử làm việc trên các sản phẩm đòi hỏi thiết kế Bảng Mạch In (Printed Circuit Board – PCB) được kết nối bởi các bộ lắp ráp cáp. Như bạn có thể đã nhận thấy, một số công cụ chuyên dụng chủ yếu tập trung vào thiết kế bộ lắp ráp cáp, mặc dù mạnh mẽ, nhưng lại khá đắt đỏ và vượt ra ngoài phạm vi chỉ tạo một quy trình thiết kế cáp đơn giản. Hầu hết các ngành công nghiệp mà họ tập trung vào là ô tô, HVAC, và các công ty hàng không vũ trụ. Vậy bạn tự hỏi, phương án tốt nhất là gì? Câu trả lời đơn giản ngay trước mắt bạn, hãy sử dụng công cụ ECAD của bạn để tạo sơ đồ thiết kế bộ lắp ráp cáp!
Khi làm việc trong Altium Designer®, tôi nhận ra tất cả những gì tôi có thể làm với công cụ; tôi có thể tạo các bố cục sơ đồ và bố cục Bảng Mạch In, tôi có thể quản lý thư viện theo nhiều cách, và tôi có thể kiểm soát nguồn tài liệu thông qua Kiểm Soát Phiên Bản. Nhưng thường xuyên có những câu hỏi khác xuất hiện trong đầu:
- Nếu tôi muốn tạo một thiết kế sẽ xác định các kết nối định tuyến sẽ như thế nào qua một cáp?
- Làm thế nào tôi có thể theo dõi tín hiệu đi đâu, qua bản vẽ dây cáp, một cách tự động – và phần mềm thiết kế cáp và tài liệu có thể giúp tôi như thế nào?
- Làm thế nào tôi có thể nhanh chóng và hiệu quả tạo ra một bản vẽ lắp ráp cáp chi tiết cho nhà máy sản xuất?
Câu trả lời là, sử dụng trình chỉnh sửa sơ đồ của Altium Designer! Bạn có thể tạo ra các bản vẽ cáp và hệ thống sản xuất dây cáp rất chi tiết với sự hỗ trợ của việc nhập các tệp DXF/DWG. Ví dụ, bạn có thể nhập bản vẽ cơ khí của các đầu nối hoặc kẹp cần thiết cho việc lắp ráp. Như vậy, người lắp ráp có thể tham khảo một bản vẽ giống như thực tế khi xây dựng cáp. Dưới đây là một mẫu của bản vẽ cáp như vậy:

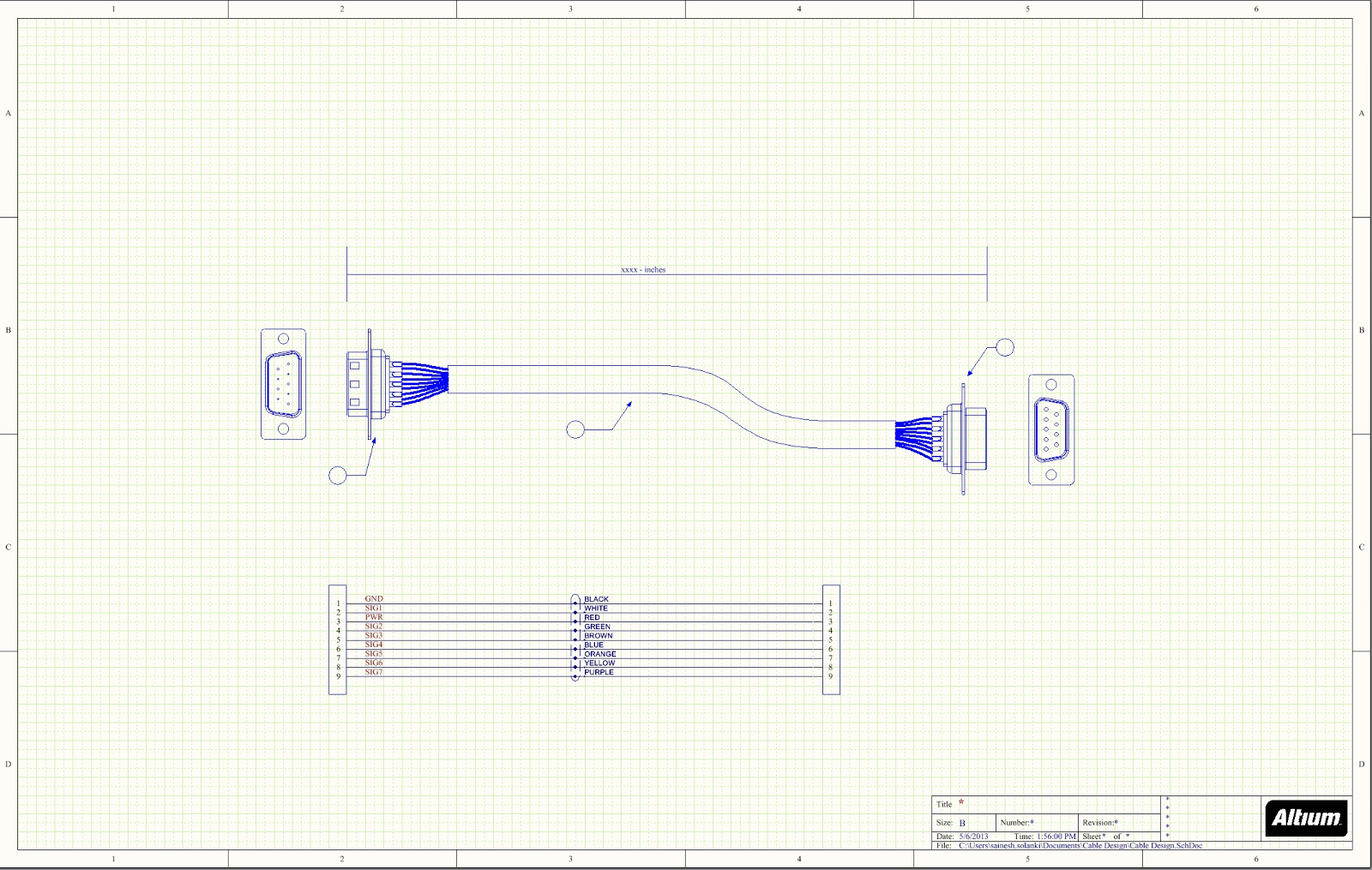

Hình 1. Ví dụ Bản Vẽ Lắp Ráp Cáp.
Ví dụ ở đây (xem Hình 1), chúng ta có một bản vẽ dây cáp cơ khí với tỉ lệ thu nhỏ, có hai đầu nối cỡ 1:1, mỗi đầu một cái. Phía dưới bản vẽ cơ khí là biểu đồ biểu diễn sơ đồ của nó sử dụng các biểu tượng sơ đồ cho các đầu nối, được nối với nhau bằng dây cáp. Trong biểu đồ biểu tượng sơ đồ này, bạn có thể thấy rằng nhãn mạng được liên kết với mỗi kết nối. Các bong bóng với mũi tên (ghi chú chỉ dẫn) đại diện cho một mục bạn có thể tham khảo trong Bảng Liệt Kê Vật Tư. Sau khi bạn đã viết xong ghi chú lắp ráp, bạn có thể gửi bản vẽ đã sẵn sàng đến xưởng lắp ráp làm cáp của bạn.
Qua kinh nghiệm thực tế của bản thân, và sự hợp tác với các đồng nghiệp khác, chúng tôi đã đề ra một phương pháp luận mạnh mẽ và hiệu quả cho thiết kế thành phần lắp ráp cáp trong sơ đồ của Altium Designer, đáp ứng những nhu cầu này. Vì vậy, trong loạt bài blog này, tôi muốn chia sẻ với bạn:
- Cách tạo bố cục làm khối xây dựng cho bản vẽ lắp ráp cáp.
- Cách sử dụng bố cục để tạo ra một bản vẽ lắp ráp cáp hoàn chỉnh và chi tiết.
- Cách chuẩn bị và hoàn thiện bản vẽ cáp để tạo nhãn của bạn và tạo ra các đầu ra để chuyển giao cho nhà sản xuất dây cáp.
Bước đầu tiên là làm thế nào tôi có thể đặt vị trí của mình như được hiển thị trong sơ đồ dây. Câu trả lời đơn giản là tạo một bố cục nhiều phần. Điều này sẽ bao gồm bản vẽ cáp, đầu nối, kẹp, và bất kỳ bản vẽ cơ khí nào khác cùng với biểu tượng sơ đồ. Điều này sẽ được thảo luận thêm trong kỳ tiếp theo của loạt bài về Bản Vẽ Lắp Đặt Cáp.
