Như chúng ta đã biết, máy phát điện cỡ lớn thường sử dụng cho những thiết bị công nghiệp có công suất lớn. Chủ yếu sẽ sử dụng dòng điện xoay chiều 3 pha. Vậy máy phát điện 3 pha có những kiểu đấu nối đầu phát nào? Chúng có gì khác nhau?
I. Cách đấu nối hình tam giác (△)

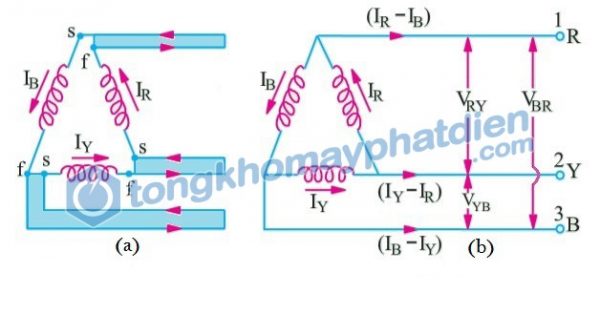

Đấu nối đầu phát hình tam giác (kí hiệu là △ – hay còn gọi là delta) là 3 cuộn dây được kết nối với nhau tạo thành mạch hình tam giác chặt chẽ. Tức là, trong hệ thống kết nối tam giác, điểm cuối của cuộn dây thứ 1 được nối với điểm đầu của cuộn thứ 2,..v.v. Để tạo thành 1 hình tam giác có mạch kín như hình:
Nhìn vào hình ta thấy 3 cuộn dây được nối trực tiếp với nhau, liệu có xảy ra hiện tượng ngắn mạch không? Câu trả lời là không, nếu hệ thống cân bằng và giá trị đại số của tất cả điện áp xung quanh bằng 0.
Khi mà điểm cuối của mạch hình sao bị hở sẽ không tồn tại dòng điện.
- Lưu ý:
Trong cách đấu nối hình sao, tại bất kỳ thời điểm nào, giá trị suất điện động (EMF) của 1 ha bằng giá trị suất điện động của 2 pha còn lại, nhưng vectơ ngược hướng.
II. Cách đấu nối hình sao (Y)

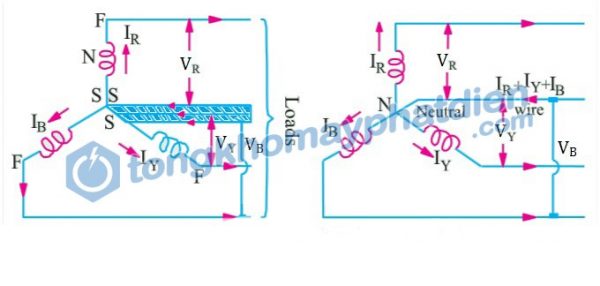

Đấu nối đầu phát hình sao (kí hiệu là Y)
Đấu nối hình sao có được bằng cách nối các đầu tương tự của 3 cuộn dây với nhau tại 1 điểm duy nhất. Cùng là đầu dương hoặc cùng là đầu âm. Các đầu còn lại được nối với dây dẫn.
- Điểm chung được gọi là điểm trung tính hoặc điểm sao
- Đấu nối 3 pha còn được gọi là hệ thống 3 pha 4 dây
Nếu 1 tải đối xứng được nối song song trong hệ thống điện áp 3 pha thì 3 dòng điện chạy trong mạch sẽ có giá trị bằng nhau, nhưng lệch pha 1 góc 120 độ. Do đó, tổng vector của 3 dòng điện bằng 0.
Ir+Iy+Ib=0
Điện áp giữa 2 đầu bất kỳ hoặc điện áp giữa đường dây và điểm hình sao được gọi là điện áp 3 pha.
III. So sánh
Với máy phát điện công nghiệp 3 pha thì cách mắc nối đầu phát chính vẫn là 3 pha 4 dây – đấu nối hình sao.
Đấu nối hình sao
Đấu nối tam giác
Có điểm trung tính hay điểm đấu saoKhông có điểm trung tínhHệ thống 3 pha 4 dâyHệ thống 3 pha 3 dâyDòng điện trong mỗi cuộn dây bằng nhau và bằng dòng điện phaĐiện áp giữa 2 đầu mỗi cuộn dây bằng nhau và bằng điện áp phaĐiện áp dây bằng căn bậc 3 của điện áp phaDòng điện dây bằng căn bậc 3 của dòng điện phaTốc độ của Motor thấp vì chúng chỉ được cung cấp căn bậc 3 điện ápTốc độ Motor cao vì nhận được điện áp bằng điện áp phaCần ít vòng dây, tiết kiệm đồngCần nhiều vòng dây hơn
Lời kết
Trên đây, Tổng Kho Máy Phát Điện đã giới thiệu với bạn về 2 kiểu đấu nối đầu phát thường gặp. Nếu bạn muốn được tư vấn chi tiết hơn, ãy liên hệ ngay số hotline của chúng tôi để được hỗ trợ nhanh nhất. Đội ngũ nhân viên tư vấn luôn sẵn sàng hỗ trợ quý khách hàng bất cứ lúc nào.
