Vòng Bi Tuyến Tính Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Trong Công Nghiệp
Trong lĩnh vực cơ khí chính xác và tự động hóa, chuyển động tuyến tính đóng vai trò quan trọng trong việc đảm bảo độ chính xác và hiệu suất của hệ thống. Một trong những bộ phận quan trọng nhất giúp tạo ra chuyển động thẳng mượt mà chính là vòng bi tuyến tính. Vậy vòng bi tuyến tính là gì? Cấu tạo và ứng dụng ra sao trong thực tế sản xuất? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
- Vòng Bi Tuyến Tính Là Gì?
Vòng bi tuyến tính (Linear Bearing) là thiết bị cơ khí dùng để hỗ trợ chuyển động thẳng (linear motion) với ma sát thấp và độ chính xác cao. Khác với vòng bi cầu truyền thống dùng cho chuyển động quay, vòng bi tuyến tính cho phép trục hoặc cụm trượt di chuyển theo phương thẳng.
Thiết bị này thường được kết hợp với:
- Trục tròn cứng
- Ray trượt vuông
- Thanh dẫn hướng
Nhờ hệ thống bi tuần hoàn hoặc con lăn bên trong, vòng bi tuyến tính giúp chuyển động mượt mà, ổn định và chính xác.
- Cấu Tạo Của Vòng Bi Tuyến Tính
Một vòng bi tuyến tính tiêu chuẩn thường bao gồm:
- Vỏ ngoài bằng thép chịu lực
- Dãy bi thép chính xác cao
- Lồng bi định hướng
- Rãnh dẫn bi tuần hoàn
- Phớt chắn bụi
Các viên bi được bố trí theo cơ chế tuần hoàn khép kín. Khi trục di chuyển, các viên bi lăn theo rãnh dẫn và quay trở lại vị trí ban đầu, giúp duy trì chuyển động liên tục với ma sát tối thiểu.
- Nguyên Lý Hoạt Động
Nguyên lý hoạt động của vòng bi tuyến tính dựa trên ma sát lăn thay vì ma sát trượt.
Khi trục chuyển động:
- Các viên bi tiếp xúc với trục và lăn theo hướng chuyển động
- Sau khi đi hết hành trình, bi quay vòng về phía sau qua rãnh tuần hoàn
- Chu trình lặp lại liên tục
Cơ chế này giúp:
- Giảm lực cản
- Tăng độ chính xác vị trí
- Giảm hao mòn
- Tăng tuổi thọ hệ thống
- Phân Loại Vòng Bi Tuyến Tính

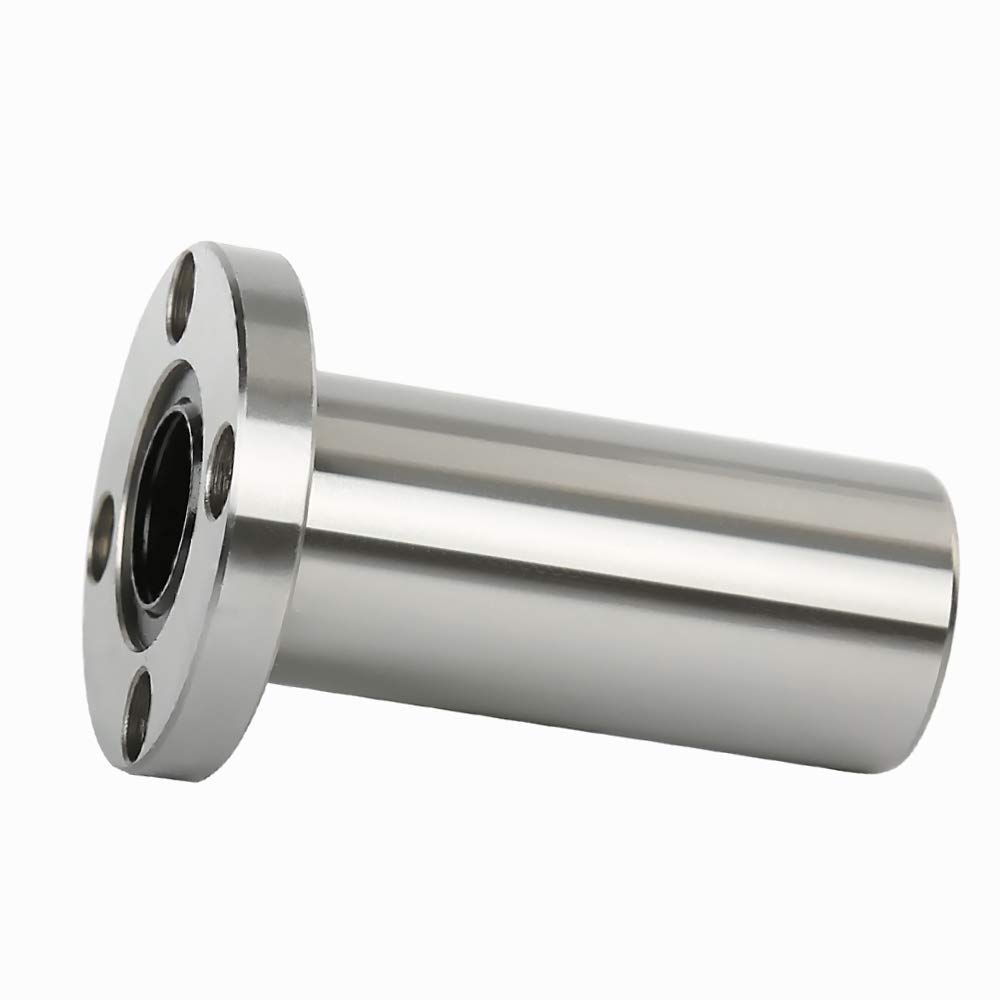

🔹 Vòng Bi Tuyến Tính Dùng Trục Tròn (LM Series)
Đây là loại phổ biến nhất, thường thấy trong máy CNC mini, máy in 3D và thiết bị tự động hóa nhỏ.
Các mã thông dụng:
- LM8UU
- LM10UU
- LM12UU
- LM20UU
Ưu điểm: Dễ lắp đặt, chi phí hợp lý.
🔹 Ray Trượt Vuông (Linear Guide Rail)
Bao gồm ray và block trượt, dùng trong máy CNC công nghiệp và dây chuyền sản xuất tự động.
Ưu điểm:
- Tải trọng cao
- Độ cứng vững tốt
- Chính xác cao
🔹 Vòng Bi Con Lăn Tuyến Tính
Sử dụng con lăn thay vì bi cầu, phù hợp với tải trọng lớn và yêu cầu độ cứng cao.
- Ứng Dụng Của Vòng Bi Tuyến Tính
Vòng bi tuyến tính được ứng dụng rộng rãi trong:
- Máy CNC khắc gỗ và kim loại
- Máy cắt laser
- Máy đóng gói
- Máy in công nghiệp
- Dây chuyền lắp ráp tự động
- Thiết bị điện tử và bán dẫn
- Máy y tế
Trong các hệ thống này, vòng bi tuyến tính giúp đảm bảo độ chính xác vị trí, giảm rung và tăng hiệu suất làm việc.
- Ưu Điểm Khi Sử Dụng Vòng Bi Tuyến Tính Chất Lượng Cao
Việc lựa chọn vòng bi tuyến tính chính hãng mang lại nhiều lợi ích:
- Độ chính xác cao
- Hoạt động êm ái
- Giảm tiếng ồn
- Tuổi thọ dài
- Tiết kiệm chi phí bảo trì
Ngược lại, sản phẩm kém chất lượng có thể gây:
- Sai số gia công
- Rung lắc
- Mòn ray nhanh
- Hỏng block trượt
Vì vậy, doanh nghiệp nên lựa chọn đơn vị phân phối uy tín để đảm bảo hiệu suất lâu dài.
- Cách Lựa Chọn Vòng Bi Tuyến Tính Phù Hợp
Khi lựa chọn vòng bi tuyến tính, cần lưu ý:
- Tải trọng làm việc
- Tốc độ di chuyển
- Độ chính xác yêu cầu
- Môi trường hoạt động (bụi, nhiệt độ, ẩm)
- Loại trục hoặc ray sử dụng
Việc tính toán đúng giúp hệ thống vận hành ổn định và kéo dài tuổi thọ thiết bị.
- Mua Vòng Bi Tuyến Tính Ở Đâu Uy Tín?
Để đảm bảo chất lượng và nguồn gốc sản phẩm, khách hàng nên lựa chọn nhà cung cấp chuyên về thiết bị công nghiệp.
CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP NAM LONG là đơn vị phân phối vòng bi, ray trượt và linh kiện truyền động chính hãng, phục vụ đa dạng nhu cầu trong lĩnh vực cơ khí và tự động hóa.
Nam Long cam kết:
- Hàng chính hãng
- Tư vấn kỹ thuật chính xác
- Giá cạnh tranh
- Giao hàng nhanh toàn quốc
Kết Luận
Vòng bi tuyến tính là giải pháp quan trọng trong hệ thống chuyển động thẳng của ngành cơ khí và tự động hóa hiện đại. Nhờ khả năng giảm ma sát, tăng độ chính xác và chịu tải tốt, thiết bị này đóng vai trò then chốt trong việc nâng cao hiệu suất sản xuất.
Việc lựa chọn đúng loại vòng bi tuyến tính và nhà cung cấp uy tín sẽ giúp doanh nghiệp tối ưu chi phí, giảm sự cố và đảm bảo vận hành ổn định lâu dài
