Module đóng cắt dòng xoay chiều 0-30A YEL8-B ngõ ra Relay được thiết kế để kiểm tra giá trị dòng điện xoay chiều của tải thông qua cảm biến dòng và điều khiển việc đóng mở của relay dựa trên cài đặt. Chức năng này giúp kiểm soát dòng làm việc và công suất của tải tránh được tình trạng quá tải và ngắn mạch.
Ngõ ra relay điều khiển đóng mở trực tiếp tải hoặc đóng cắt trung gian cho các thiết bị khác.
Sản phẩm có thể đấu với các contactor giúp nâng cao công suất điều khiển.
Thông số kỹ thuật
- Model: YEL8-B
- Điện áp đầu vào: 24V DC
- Độ phân giải: 0.01A
- Độ chính xác: ±0.01A
- Kiểm soát dòng điện xoay chiều: 30A
- Đầu ra relay: tiếp điểm COM, NO, NC
- Dòng đóng cắt của relay: 10A/250V, 10A/30VDC
- Lắp đặt trên ray 35
- Trọng lượng: 75g

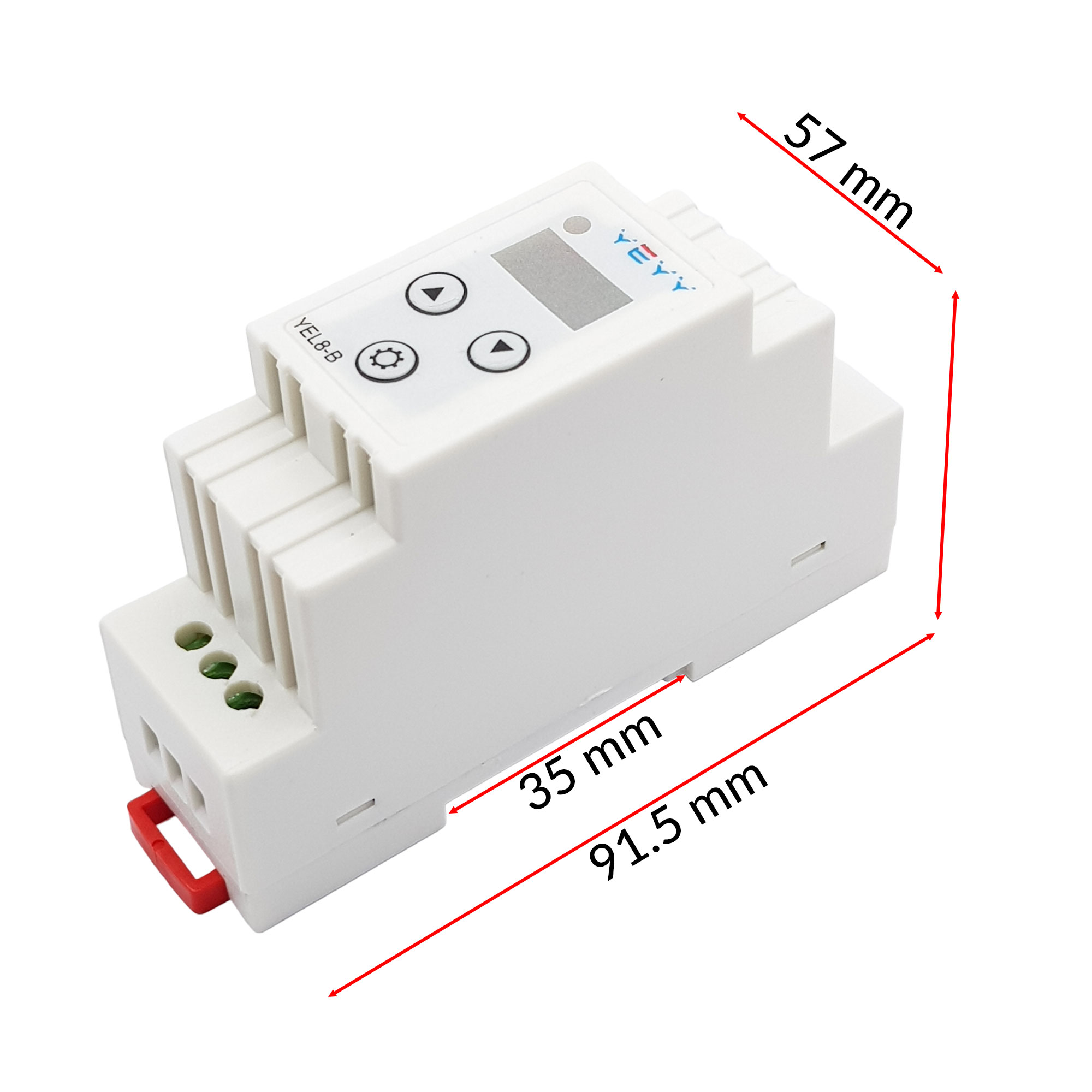

- Kích thước: 91.5 x 28.5 x 57mm (dài x rộng x cao)
- Kích thước lỗ CT tròn: 9mm
- Bộ sản phẩm gồm: Module YEL8-B + CT tròn
Chức năng của Module đóng cắt dòng xoay chiều 0-30A YEL8-B ngõ ra Relay
– F01: Giới hạn trên (giá trị quá dòng) + Đặt thành 0: tắt phát hiện giới hạn trên + Đặt giá trị > 0: khi đạt tới giá trị này, mạch kích hoạt relay
– F02: Giới hạn dưới (giá trị dòng thấp) + Đặt thành 0: tắt phát hiện giới hạn dưới + Đặt giá trị > 0: Khi giá trị phát hiện nhỏ hơn giá trị này, mạch kích hoạt relay
– F03: Trả về giá trị chênh lệch: + Đặt thành 0: tắt phát hiện giới hạn dưới + Đặt giá trị > 0: ví dụ sau giải thích ***
– F04: Giá trị trễ khởi động Thời gian trễ trước khi khởi động vượt quá giá trị giới hạn trên và dưới. Mặc định là 0,5 giây
– F05: Giá trị trễ dừng Thời gian trễ trước khi ngắt kết nối vượt quá giá trị giới hạn trên và dưới. Mặc định là 0,5 giây.
– F06: Khóa đầu ra + OFF: Không khóa, khi dòng điện phục hồi bình thường, ngắt đầu ra. + ON: Khóa, khi dòng điện phục hồi bình thường, đầu ra vẫn được duy trì. Cho đến khi CLR được tắt thủ công (nhấn nút cài đặt ngắn để tắt).
– F07: Sai số hiệu chuẩn Chỉ dùng để tham khảo nội bộ, vui lòng cẩn thận khi chỉnh sửa.
– F08: Giá trị trễ xác định khi cấp điện Giá trị trễ xác định logic sau khi cấp điện. Mặc định: 1 giây.
– F09: Chế độ khoảng cách + P-1: Rơ le khởi động trong khoảng; ngắt ngoài khoảng + P-2: Rơ le khởi động ngoài khoảng; ngắt trong khoảng + P-3: Rơ le khởi động khi thấp hơn giới hạn dưới F2; ngắt khi cao hơn giới hạn trên F1 + P-4: Rơ le ngắt khi thấp hơn giới hạn dưới F2; khởi động khi cao hơn giới hạn trên F1
*** Về giá trị chênh lệch – Ví dụ 1: Giả sử giới hạn trên được đặt là 8.5A; giá trị chênh lệch được đặt là 0.5A. Khi dòng điện vượt quá 8.5A, rơ le sẽ khởi động; khi dòng điện trở về 8A, rơ le sẽ ngắt.
– Ví dụ 2: Giả sử giới hạn dưới được đặt là 5A; giá trị chênh lệch được đặt là 0.3A. Khi dòng điện thấp hơn 5A, rơ le sẽ khởi động; khi dòng điện trở về 5.3A, rơ le sẽ ngắt.
Tác dụng của giá trị chênh lệch: Có thể ngăn rơ le nhảy qua lại khi dòng điện đạt đến giá trị giới hạn.
Hướng dẫn cài đặt Module đóng cắt dòng xoay chiều 0-30A YEL8-B ngõ ra Relay
Nhấn và giữ nút cài đặt trong 2 giây để vào cài đặt tham số. Màn hình hiển thị F01. Nhấn nhanh nút cài đặt để vào cài đặt. Màn hình nhấp nháy. Nhấn nút cộng và trừ để điều chỉnh giới hạn trên của F01. Sau khi điều chỉnh xong, nhấn nút cài đặt để xác nhận.
Lúc này, Màn hình hiển thị F01. Nhấn phím dấu cộng để điều chỉnh F02. Nhấn phím dấu cộng lần nữa để đặt F03…
Sau khi cài đặt, nhấn và giữ nút cài đặt trong 2 giây để thoát. Màn hình sẽ hiển thị dòng điện phát hiện theo thời gian thực.
Cài đặt tham số cho Module đóng cắt dòng xoay chiều 0-30A YEL8-B ngõ ra Relay
Phạm vi cài đặt tham số: A: Phạm vi ngưỡng trên dòng điện: 0.019.99A/30A B: Phạm vi thời gian chờ để kiểm tra dòng điện: 0.1 giây ~ 99.9 giây C: Phạm vi thời gian chờ để kiểm tra lại dòng điện: 0.1 giây ~ 99.9 giây D: Phạm vi ngưỡng dưới dòng điện: 0.019.99A/30A

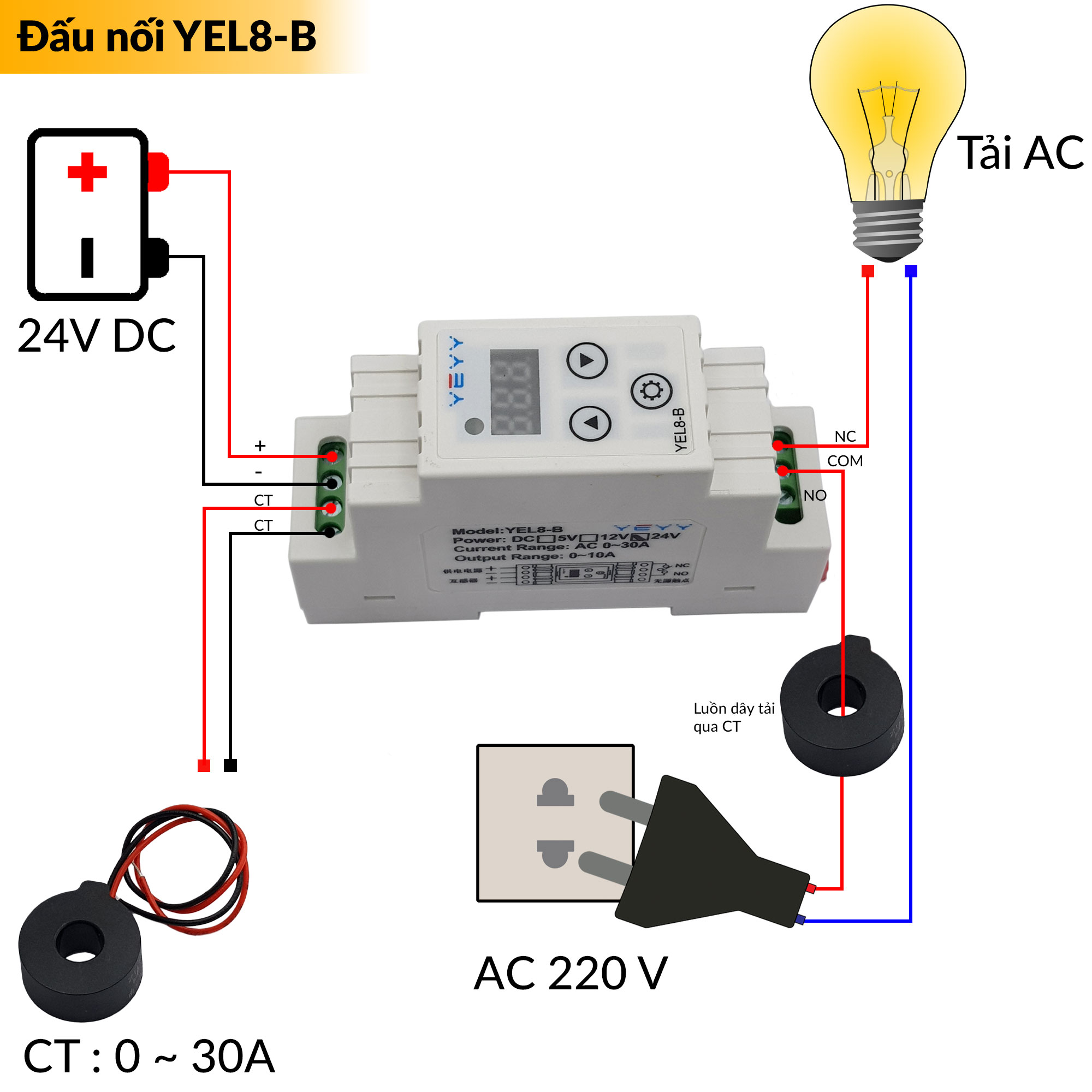

Sơ đồ đấu nối

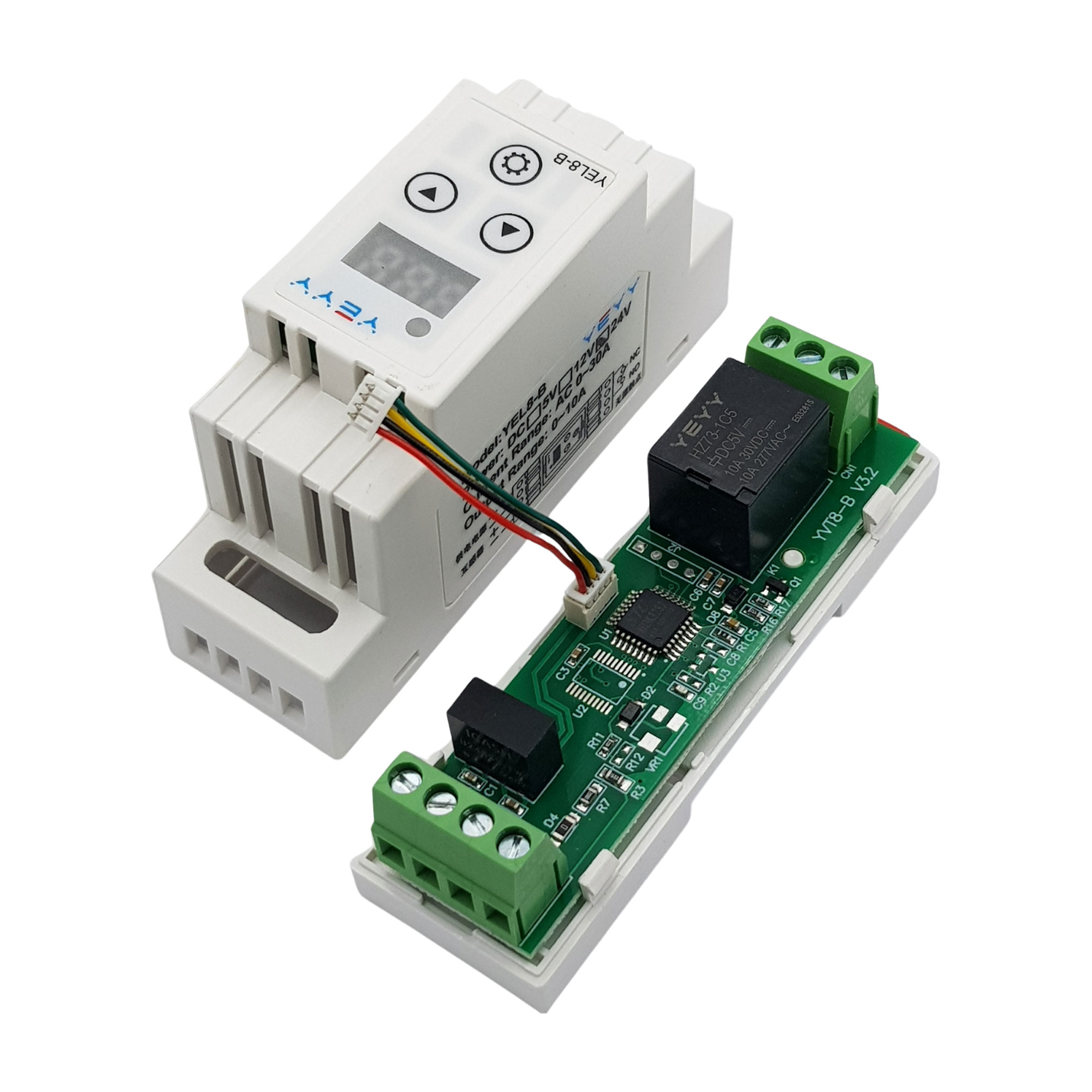

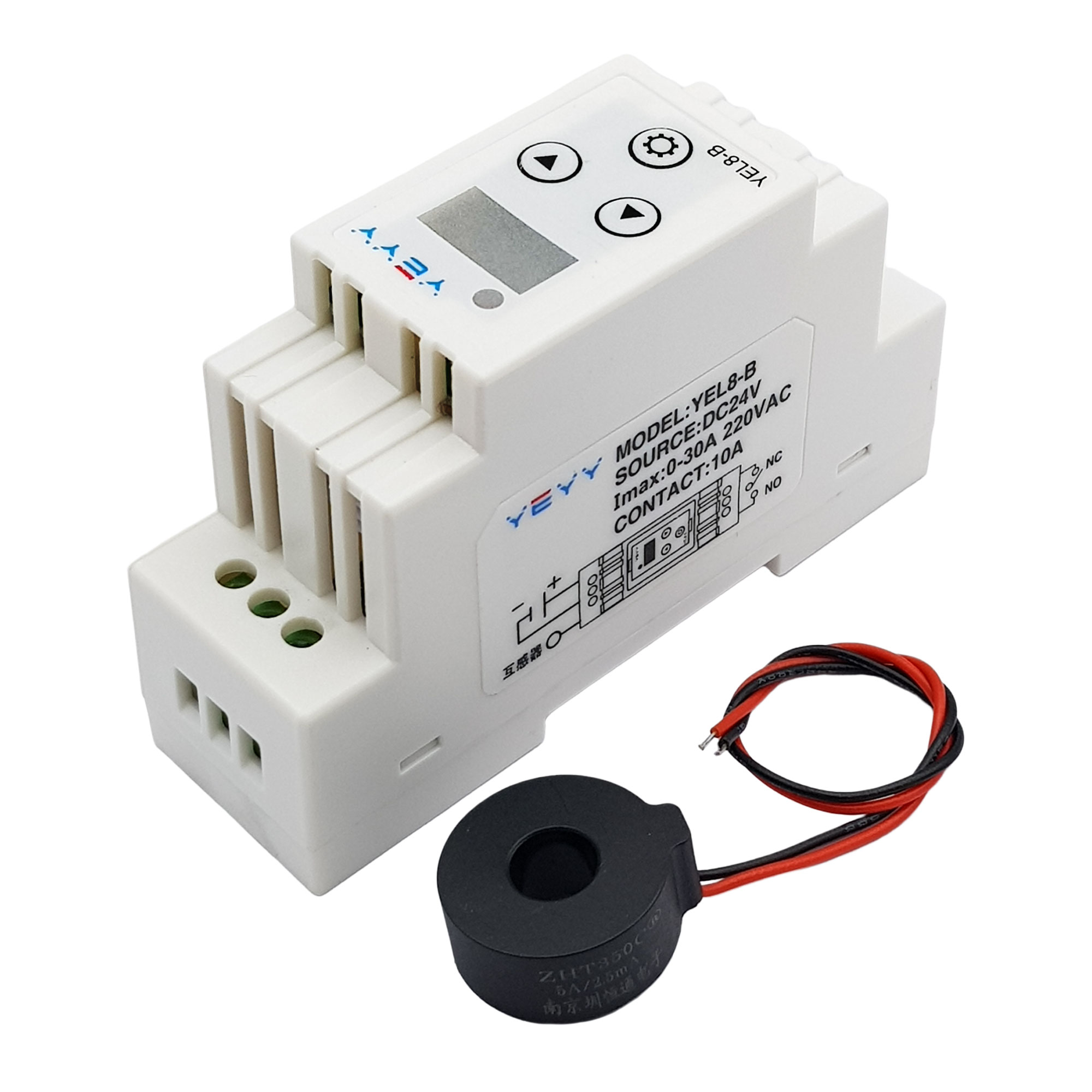

Hình ảnh sản phẩm
