Lệnh Offset trong CAD sẽ giúp bạn tạo ra một đối tượng song song với đối tượng gốc ban đầu. Nhìn chung, khi sử dụng lệnh này không khó nếu bạn biết cách thao tác đúng.
Trong bài viết này, Gitiho sẽ giúp bạn hiểu thêm về lệnh Offset, cách dùng và lưu ý quan trọng khi thực hiện. Nhờ vậy, bạn sẽ nắm rõ các bước thực hiện chuẩn, nâng cao kỹ năng thiết kế cho bản thân.
Hiểu rõ về lệnh Offset trong CAD
Lệnh Offset trong CAD được “dân kỹ thuật” thường xuyên sử dụng. Khi đó, bạn sẽ dễ dàng tạo ra đối tượng song song với đối tượng gốc. Hơn hết, người dùng không phải thực hiện nhiều thao tác như copy, move, stretch.
Lệnh Offset trong phần mềm CAD có thể gõ tắt bằng chữ “O”. Lệnh này đóng vai trò đặc biệt quan trọng khi thiết kế như:
Tạo đường thẳng song song: Khi bạn áp dụng lệnh Offset với một đường thẳng sẽ tạo ra một đường thẳng mới. Khi đó, chúng có cùng hướng như đường thẳng gốc ban đầu và nằm song song với nhau.

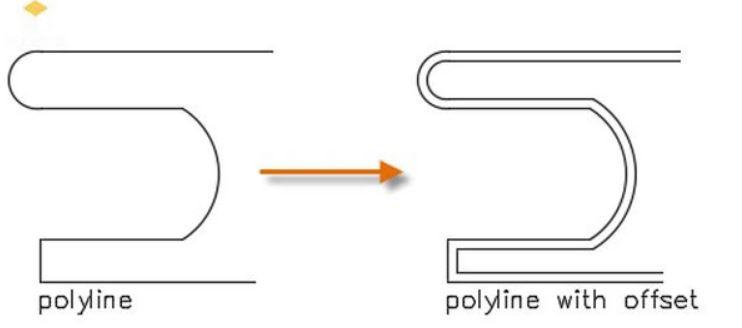

Tạo Polyline mới: Khi áp dụng lệnh Offset với một polyline sẽ tạo ra một polyline mới có hình dạng tương tự và kích thước tương đương với Polyline gốc.
Tạo hình tròn mới đồng tâm: Khi sử dụng lệnh Offset với một hình tròn sẽ tạo ra một hình tròn mới nằm đồng tâm với hình tròn gốc. Kích thước của hình tròn mới phụ thuộc vào giá trị khoảng cách mà bạn nhập vào.
Cách dùng lệnh Offset trong CAD
Cách dùng lệnh Offset trong CAD không quá phức tạp. Bạn chỉ cần thực hiện theo hướng dẫn chi tiết dưới đây là có thể hoàn tất thao tác nhanh chóng:

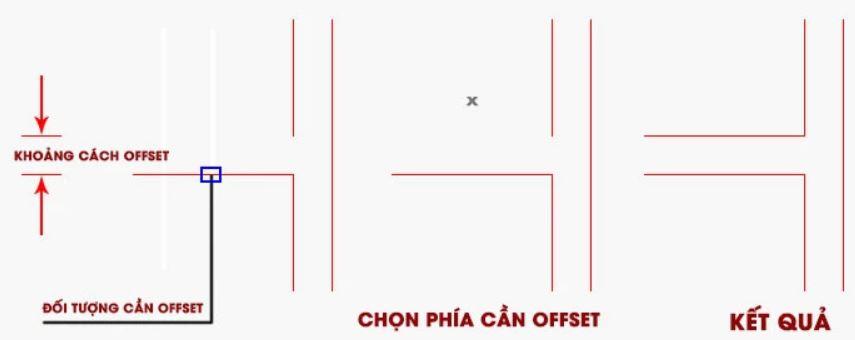

Dùng lệnh Offset trong CAD với khoảng cách cụ thể
Muốn tạo ra đối tượng mới có khoảng cách tuỳ chọn so với đối tượng cũ bạn cần làm theo 4 bước. Cụ thể như sau:
Bước 1: Bạn gõ O (tức Offset) tại dòng lệnh Command sau đó nhấn phím Enter.
Bước 2: Tiến hành nhập khoảng cách mong muốn giữa hai đối tượng cũ và mới.
Bước 3: Chọn ngay đối tượng muốn thực hiện lệnh Offset và nhấp chuột nhằm chọn hướng cho đối tượng mới.
Bước 4: Bạn nhấn ngay Enter hoặc Esc nhằm khởi động lệnh Offset thực hiện ngay lập tức.
Dùng lệnh Offset để đối tượng mới đi qua điểm xác định
Lệnh Offset có thể thực hiện để cho đối tượng mới sẽ đi qua điểm xác định. Thao tác theo từng bước như sau:
Bước 1: Bạn gõ O (tức Offset) tại dòng lệnh Command sau đó nhấn phím Enter.
Bước 2: Nhập tiếp lệnh T (Through) và nhấn phím Enter.
Bước 3: Chọn ngay đối tượng muốn thực hiện lệnh Offset.
Bước 4: Chọn một điểm để đối tượng mới khi được tạo ra bởi lệnh Offset sẽ đi qua đó.
Bước 5: Nhấn ngay Enter hoặc Esc để lệnh O được thực hiện.
Xoá đối tượng gốc khi đã thực hiện lệnh Offset
Trong quá trình sử dụng lệnh Offset để tạo ra đối tượng mới bạn cũng có thể xoá đi đối tượng cũ. Thao tác thực hiện theo 4 bước như sau:
Bước 1: Bạn gõ O (tức Offset) tại dòng lệnh Command sau đó nhấn phím Enter.
Bước 2: Nhập tiếp lệnh E (Erase) và nhấn phím Enter.
Bước 3: Chọn ngay đối tượng muốn thực hiện lệnh Offset. Sau đó bạn nhấn chọn hướng cho đối tượng mới.
Bước 4: Nhấn ngay Enter hoặc Esc để lệnh O được thực hiện.
Dùng lệnh Offset đối với tham số là Layer
Bạn đang muốn chọn Layer cho đối tượng mới nhưng chưa biết cách thực hiện? Gợi mở dưới đây sẽ giúp bạn thao tác chính xác và hiệu quả:
Bước 1: Bạn gõ O (tức Offset) tại dòng lệnh Command sau đó nhấn phím Enter.
Bước 2: Nhập tiếp lệnh L (Layer) và nhấn phím Enter. Bạn muốn tạo trên Layer gốc hãy nhanh chóng chọn Source. Mặt khác, muốn tạo trên Layer hiện tại hãy chọn ngay Current.
Bước 3: Bạn chọn khoảng cách của Offset cho đối tượng mới.
Bước 4: Nhấn ngay Enter hoặc Esc để lệnh O được thực hiện.
Lưu ý quan trọng khi thực hiện lệnh Offset trong phần mềm CAD
Khi sử dụng lệnh Offset trong CAD bạn cần nằm lòng một số lưu ý quan trọng. Việc này sẽ giúp bạn tiết kiệm thời gian một cách tối ưu. Cụ thể như sau:
.jpg)
Thứ nhất, thay vì chỉ nhập một số để xác định khoảng cách giữa đối tượng gốc và đối tượng muốn tạo, bạn cũng có thể chọn hai điểm bất kỳ trên bản vẽ để xác định khoảng cách nhanh hơn. Chỉ cần chọn điểm đầu tiên trên đối tượng gốc và điểm thứ hai trên đối tượng muốn tạo, lệnh Offset sẽ tự động tính toán và áp dụng khoảng cách dựa trên hai điểm đó.
Thứ hai, khi bạn đã sử dụng lệnh Offset trước đó và nhập một khoảng cách cụ thể, phần mềm CAD sẽ tự động lưu giá trị này. Do đó, nếu bạn muốn sử dụng lại cùng khoảng cách đó cho lệnh Offset tiếp theo, bạn không cần phải nhập lại. Chỉ cần sử dụng lệnh Offset như bình thường và giá trị khoảng cách trước đó sẽ được áp dụng tự động.
Trên đây là những hướng dẫn chi tiết về lệnh Offset trong CAD. Gitiho tin rằng, bạn đã hiểu thêm về lệnh này, biết cách sử dụng và nằm lòng các lưu ý quan trọng. Gitiho vẫn tiếp tục chia sẻ các kiến thức chuyên ngành kỹ thuật khác, mời bạn tiếp tục theo dõi để không bỏ lỡ!
