Diode là một linh kiện điện tử cực kỳ quan trọng trong công nghệ điện tử. Nó được sử dụng rộng rãi trong các thiết bị điện tử, từ các mạch điện đơn giản đến những thiết bị điện tử phức tạp hơn.
Vậy Diode là gì ? Trong bài viết này, chúng ta sẽ tìm hiểu về cấu tạo, nguyên lý hoạt động, các loại phổ biến và ứng dụng của nó. Hi vọng bài viết sẽ mang lại nhiều kiến thức bổ ích cho Quý bạn đọc.
1. Diode là gì ?
Diode hay còn gọi là (Đi ốt) là linh kiện điện chỉ cho phép dòng điện chạy qua nó theo 1 chiều duy nhất từ “Anode” sang “Cathode”. Nếu dòng điện lớn đi từ “Cathode” sang “Anode” có thể gây thủng Diode.

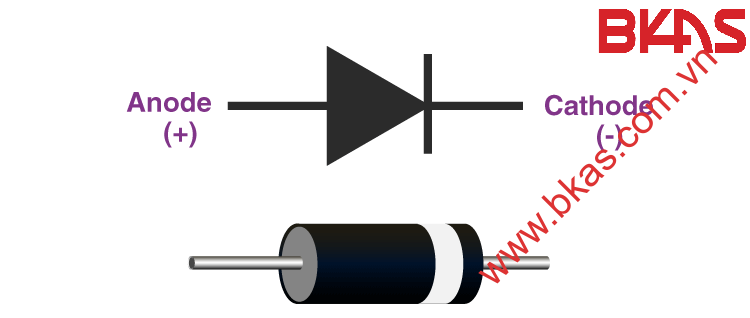

Hình 1: Kí hiệu và hình ảnh thực tế của Diode
2. Cấu tạo và nguyên lý hoạt động của Diode
2.1 Cấu tạo
Diode cấu tạo bao gồm hai lớp bán dẫn, một lớp bán dẫn âm (Cathode) và một lớp bán dẫn dương (Anode) được tạo thành từ các chất liệu Silic, Germani. Sự kết hợp giữa hai lớp bán dẫn này tạo ra một vùng tiếp giáp, nơi mà chiều di chuyển của electron được kiểm soát.
2.2 Nguyên lý hoạt động
Nguyên lý hoạt động của Diode dựa trên hiện tượng ngăn chặn electron từ lớp bán dẫn này sang lớp bán dẫn khác. Khi điện áp được đưa vào Diode với chiều thuận (từ Anode sang Cathode), điện trường giữa hai lớp bán dẫn sẽ dẫn đến sự đột biến trong vùng tiếp giáp, tạo ra một dòng dẫn cho phép electron di chuyển qua.
Ngược lại, khi điện áp được đưa vào Diode với chiều nghịch (từ Cathode sang Anode), điện trường giữa hai lớp bán dẫn sẽ ngăn chặn electron di chuyển qua vùng chuyển đổi.
Hình 2: Sơ đồ quan hệ giữa U-I của Diode
3. Một số loại Diode phổ biến và công năng
Ngày nay, công nghệ vật liệu bán dẫn ngày càng phát triển cho phép tạo ra nhiều loại Diode khác nhau, mỗi loại lại có các công năng sử dụng khác nhau như:
- Diode bán dẫn được sử dụng để chuyển đổi điện áp AC thành DC.
- Diode Zener giúp giữ điện áp ổn định và ngăn chặn các dao động trong mạch.
- Diode Schottky được thiết kế để có thời gian đáp ứng nhanh và giảm mất điện do điện áp rơi.
- Diode LED được sử dụng để tạo ra ánh sáng trong các ứng dụng như đèn LED và báo hiệu.
- Diode TVS được sử dụng để bảo vệ mạch điện tử khỏi các pic điện áp ngắn hạn.
4. Ứng dụng của Diode
Với những tính chất đặc biệt của mình, Diode đã được ứng dụng rộng rãi trong các thiết bị như bộ nguồn điện, mạch điều khiển, mạch bảo vệ, bộ xử lý tín hiệu và các ứng dụng trong công nghiệp như điều khiển tốc độ động cơ, điều khiển nhiệt độ…
Trong các bộ nguồn Redundancy của Phoenix Contact, Diode là linh kiện chuyển tiếp cho phép nguồn điện đầu ra được cấp ổn định ngay cả khi có bất kì sự cố nào từ nguồn đầu vào.

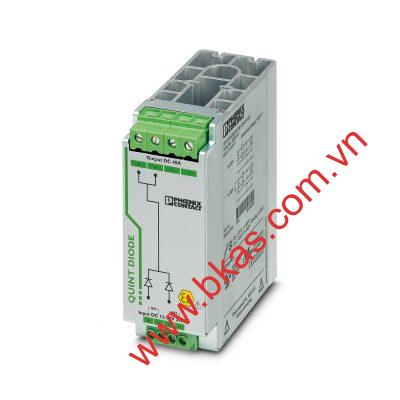

Hình 3: Bộ nguồn Redundancy sử dụng 2 Diode mắc song song
Cảm ơn quý bạn đọc đã theo dõi !
