Cảm kháng là một đại lượng đặc trưng cho khả năng cản trở dòng điện xoay chiều trong cuộn cảm hoặc mạch điện có cuộn cảm. Nó không chỉ làm giảm cường độ dòng điện mà còn làm lệch pha giữa dòng điện và điện áp. Cảm kháng phụ thuộc vào tần số của dòng điện và độ tự cảm của cuộn dây. Cùng Cáp điện VN tìm hiểu chi tiết về cảm kháng là gì? Nguyên lý hoạt động và công thức tính cảm kháng như thế nào?
Cảm kháng là gì?
Cảm kháng là hiện tượng trong mạch điện khi một phần năng lượng điện bị tích trữ trong từ trường hoặc điện trường mà không tiêu thụ thành công suất hữu ích. Nói cách khác, cảm kháng là sự cản trở dòng điện do các phần tử cảm ứng (đặc biệt là cuộn cảm) tạo ra trong mạch xoay chiều, làm cho dòng điện bị lệch pha so với điện áp.
Cảm kháng làm xuất hiện công suất phản kháng trong hệ thống điện, không sinh ra công suất cơ hoặc nhiệt mà chỉ tuần hoàn năng lượng giữa nguồn và phần tử trong mạch. Đây là thành phần đối nghịch với dung kháng (do tụ điện gây ra) trong mạch điện xoay chiều.

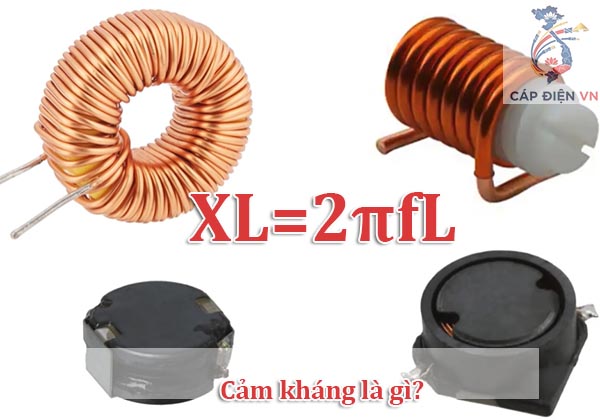

Công thức tính cảm kháng
Cảm kháng thường được ký hiệu là XL, đơn vị là Ohm (Ω). Công thức cảm kháng của cuộn cảm trong mạch điện xoay chiều là:
Trong đó:
- XL là cảm kháng (đơn vị: Ohm, Ω)
- f là tần số của dòng điện xoay chiều (đơn vị: Hz)
- L là độ tự cảm của cuộn cảm (đơn vị: Henry, H)
Công thức này cho thấy cảm kháng tỉ lệ thuận với tần số và độ tự cảm: khi f hoặc L tăng thì XL cũng tăng tương ứng.
Sự khác biệt giữa cảm kháng và điện trở
Sự khác biệt giữa cảm kháng và điện trở có thể được giải thích như sau:
Đặc điểmCảm khángĐiện trởLoại dòng điệnChỉ xuất hiện ở dòng điện xoay chiềuXuất hiện ở cả dòng điện một chiều và xoay chiềuKý hiệu (của cuộn cảm), (của tụ điện)Đơn vị đoOhm ()Ohm ()Phụ thuộc vào tần sốCó, thay đổi theo tần số ()Không, giá trị cố địnhẢnh hưởng tới dòng điệnGây lệch pha giữa điện áp và dòng điệnChỉ giảm cường độ dòng điện, không gây lệch phaCơ chế vật lýDo hiện tượng cảm ứng hoặc điện dungDo lực cản chuyển động electron trong vật dẫnVai tròDùng trong mạch xoay chiều, lọc tín hiệu, điều chỉnh tần sốDùng giới hạn hoặc phân chia dòng điện cả AC lẫn DC
Tóm lại, điện trở cản trở dòng điện dựa trên lực cản vật lý, giá trị không đổi và có trong cả mạch một chiều lẫn xoay chiều, trong khi cảm kháng là đặc trưng cho sự cản trở dòng xoay chiều do cuộn cảm hoặc tụ điện, giá trị biến đổi theo tần số, đồng thời làm lệch pha giữa dòng và áp trong mạch xoay chiều.
Nguyên lý hoạt động của cảm kháng
Nguyên lý hoạt động của cảm kháng trong mạch điện dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều đi qua cuộn cảm, từ trường biến thiên xuất hiện xung quanh cuộn dây này. Quá trình từ trường biến đổi gây ra một suất điện động cảm ứng (theo định luật Lenz và Faraday) có chiều ngược lại với sự thay đổi ban đầu của dòng điện, nhằm chống lại sự biến hóa dòng điện đó.
Kết quả là cuộn cảm cản trở các dao động dòng điện xoay chiều: dòng điện chạy qua nó luôn bị “chậm pha” hơn so với điện áp đặt vào, với góc lệch pha lý tưởng là 90 độ. Mức độ cản trở này gọi là cảm kháng, đồng thời cảm kháng càng lớn khi tần số của dòng điện hoặc độ tự cảm của cuộn cảm càng lớn. Với dòng điện một chiều, cảm kháng bằng 0 nên cuộn cảm không gây cản trở nào đáng kể.
Nhờ nguyên lý này, cảm kháng được khai thác để lọc nhiễu, điều chỉnh tần số và kiểm soát dòng điện trong các mạch điện xoay chiều, cũng như bảo vệ thiết bị trước các dao động bất thường của dòng điện.
Ứng dụng thực tế của cảm kháng
Các ứng dụng thực tế của cảm kháng bao gồm:
- Bộ lọc tín hiệu: Cảm kháng của cuộn cảm được dùng trong các mạch lọc tần số như bộ lọc thông thấp, thông cao, giúp loại bỏ các tần số không mong muốn và giữ lại tần số cần thiết trong thiết bị âm thanh, truyền thông.
- Mạch cộng hưởng: Kết hợp với tụ điện để tạo mạch cộng hưởng chọn lọc tần số, ứng dụng trong radio, truyền hình và các hệ thống vô tuyến.
- Máy biến áp: Cảm kháng là yếu tố quan trọng trong cuộn dây máy biến áp, giúp điều chỉnh điện áp và dòng điện khi truyền tải điện năng.
- Ổn định dòng điện: Cảm kháng được sử dụng để chống lại sự thay đổi đột ngột của dòng điện, bảo vệ và duy trì hoạt động ổn định của các hệ thống điện tử.
- Chống nhiễu: Cuộn cảm với cảm kháng cao được dùng làm cuộn chặn để chặn các tạp áp xoay chiều có tần số cao, giảm nhiễu trong mạch nguồn và mạch âm thanh.
- Lưu trữ năng lượng: Cuộn cảm có khả năng lưu trữ năng lượng dưới dạng từ trường, ứng dụng trong mạch dao động, nguồn biến áp, và linh kiện điện tử.
Những ứng dụng này cho thấy cảm kháng không chỉ là một khái niệm vật lý mà còn là công cụ thiết yếu để điều khiển, xử lý và bảo vệ dòng điện trong nhiều thiết bị điện và điện tử hiện đại.
Tầm quan trọng của cảm kháng trong mạch điện
Tầm quan trọng của cảm kháng trong thiết kế mạch điện là rất lớn vì nó giúp điều chỉnh và kiểm soát dòng điện xoay chiều trong hệ thống. Cảm kháng, sinh ra bởi các thành phần như cuộn cảm và tụ điện, có khả năng cản trở sự thay đổi dòng điện mà không tiêu hao năng lượng mà lưu trữ nó dưới dạng năng lượng từ trường hoặc điện trường.
Trong thiết kế mạch RLC, cảm kháng ảnh hưởng trực tiếp đến góc lệch pha giữa điện áp và dòng điện, quyết định mức độ cộng hưởng và hiệu suất hoạt động của mạch. Việc hiểu và tính toán chính xác cảm kháng giúp kỹ sư dự đoán được hành vi của dòng điện tại các tần số khác nhau, từ đó tối ưu hóa hiệu suất và tránh các lỗi như quá dòng hay mất cân bằng pha.
Ngoài ra, cảm kháng còn giúp giảm nhiễu, ổn định hệ thống và bảo vệ các thiết bị điện tử khỏi dao động đột ngột trong mạch. Khi thiết kế mạch điện, đặc biệt là mạch xoay chiều hoặc các thiết bị truyền thông, việc kiểm soát cảm kháng là yếu tố then chốt để đảm bảo hoạt động ổn định, hiệu quả và an toàn cho toàn bộ hệ thống.
Cảm kháng là đại lượng đặc trưng cho sự cản trở dòng điện xoay chiều trong các phần tử như cuộn cảm và tụ điện. Nó không chỉ ảnh hưởng đến cường độ dòng điện mà còn làm lệch pha giữa điện áp và dòng điện trong mạch. Việc hiểu và tính toán chính xác cảm kháng là rất quan trọng trong thiết kế, phân tích và vận hành các mạch điện xoay chiều, giúp tối ưu hiệu suất hoạt động và đảm bảo sự ổn định của hệ thống điện. Cảm kháng còn mang tính chất linh hoạt, thay đổi theo tần số và đặc tính của phần tử, tạo điều kiện cho nhiều ứng dụng thiết thực trong điện tử và kỹ thuật điện hiện đại.
