Bánh răng chuyển động đều theo một tốc độ nhất định là do có tỷ số truyền động phù hợp. Để lựa chọn được hộp giảm tốc phù hợp với yêu cầu thì người sử dụng cần biết tỷ số truyền hộp giảm tốc là bao nhiêu. Cùng Công ty TNHH Công nghiệp nặng Việt Dương tìm hiểu về tỷ số truyền của hộp giảm tốc trong bài viết dưới đây nhé!
Tỷ số truyền hộp giảm tốc là gì?
Tỷ số giữa số răng của trục vào với số răng của trục ra gọi là tỷ số truyền hộp giảm tốc. Đây là đại lượng thể hiện sự biến thiên tốc độ của động cơ ban đầu so với tốc độ sử dụng thực tế thông qua bộ giảm tốc.
Tỷ số truyền hộp giảm tốc hoạt động dựa vào nguyên lý Acsimet: “Lợi về lực thì thiệt về đường đi và ngược lại”. Có nghĩa là tỷ số truyền hộp giảm tốc thấp hơn thì cung cấp tốc độ tối đa cao hơn và tỷ số truyền hộp giảm tốc cao hơn (ngắn hơn) thì cung cấp khả năng tăng tốc nhanh hơn.
Mục đích của việc tính tỷ số truyền hộp giảm tốc
Mục đích chính của tỷ số truyền hộp giảm tốc là làm giảm mô-men xoắn bằng cách tăng tốc độ và ngược lại. Xe của bạn sẽ không chuyển động ở tỷ số truyền cao hơn bởi vì ở giai đoạn đầu thì bạn cần nhiều mô- men xoắn hơn là công suất.
Mặt khác tỷ số truyền thấp hơn sẽ không có ích khi bạn đang đi trên đường cao tốc vì khi đó thì bạn cần nhiều tốc độ hơn là mô-men xoắn. Như vậy ta có thể hiểu tỷ số truyền hộp giảm tốc là sự thương mại giữa mô men xoắn và tốc độ.

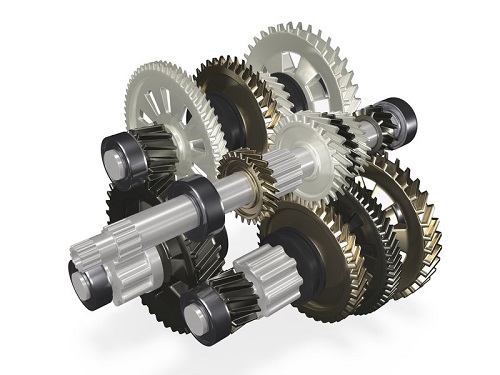

Tỷ số truyền hộp giảm tốc
Xem ngay:
Hộp giảm tốc là gì? Tìm hiểu cấu tạo, ứng dụng của hộp giảm tốc
Công thức tính tỉ số truyền hộp giảm tốc
Tính được tỉ số truyền hộp giảm tốc sẽ giúp cho người dùng chọn được sản phẩm phù hợp. Dưới đây là công thức tính tỉ số truyền hộp giảm tốc dựa vào cấu tạo của bánh răng mà bạn nên tham khảo:
Công thức tính tỉ số truyền hộp giảm tốc có 2 bánh răng
Thông thường thì bánh răng thứ nhất là bánh răng gắn với trục động cơ và bánh răng thứ hai sẽ là bánh răng gắn với trục tải. Người dùng cần thực hiện đếm số răng trên bánh răng (bằng tay hoặc kiểm tra thông tin gần nhãn trên của bánh răng) để tìm ra tỉ số giữa 2 bánh răng.
Ví dụ như bánh răng nhỏ có 20 răng và bánh răng to có 30 răng thì tỉ số truyền của hộp giảm tốc sẽ bằng kết quả của phép chia 30 răng của bánh răng lớn với 20 răng của ổ bánh răng = 30/20 = 3/2 = 1,5. Tỉ số này đồng nghĩa với việc bánh răng nhỏ hơn sẽ cần phải quay gấp 1,5 lần để ăn khớp với một lượt quay hoàn chỉnh của bánh răng lớn.
Công thức tính tỉ số truyền hộp giảm tốc có trên 2 bánh răng
Áp dụng tương tự công thức tính tỉ số truyền hộp giảm tốc 2 bánh răng như ở phần trên. Ví dụ như ta có 3 bánh răng với số răng lần lượt là 7, 20 và 30 thì kết quả tỷ số truyền hộp giảm tốc sẽ là:
- Tỷ số truyền của cặp bánh răng thứ nhất là 20/7.
- Tỷ số truyền của cặp bánh răng thứ hai là 30/20.
- Nhân 2 cặp tỷ số truyền hộp giảm tốc để ra tỷ số truyền tổng thể của hộp giảm tốc = 20/7 x 30/2O = ~4.3

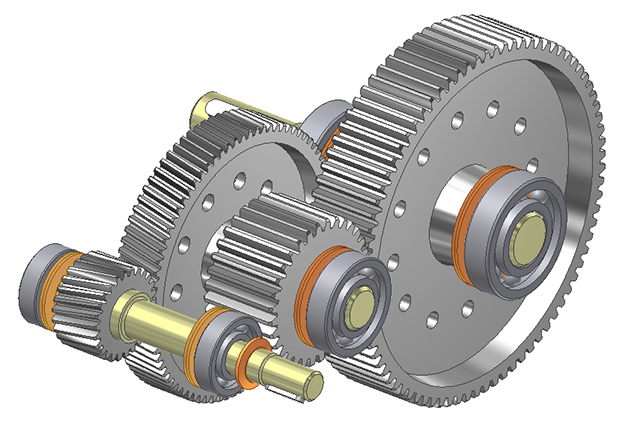

Tỷ số truyền hộp giảm tốc
Xem ngay:
Hướng dẫn cách thiết kế hộp giảm tốc
Cách tháo lắp hộp giảm tốc đơn giản và các trình tự tháo lắp
Công thức tính tỷ số truyền của hộp giảm tốc trong trường hợp có nhiều hơn hai bánh răng
Trong thực tế thì một bộ truyền bánh răng đủ nội lực được chế tạo từ một chuỗi bánh răng phối hợp với nhau sẽ không phải chỉ có bánh răng chủ động và bánh răng thụ động mà còn có thêm một hoặc nhiều các bánh răng trung gian, chúng nằm ở giữa 2 bánh răng chủ động và bị động. Bánh răng trung gian được sử dụng với nghĩa vụ đối hướng quay. Một số trường hợp thì chỉ cần đối góc nghiêng của răng là không cần sử dụng thêm bánh răng trung gian.
Với trường hợp này thì công thức tính tỷ số truyền hộp giảm tốc là ta chia số răng của bánh răng thụ động cho số răng của bánh răng bị động. Còn bánh răng trung gian thì kệ nó vì nó không làm ảnh hưởng gì đến tỷ số truyền hộp giảm tốc của bộ truyền động. Giả sử tỷ số truyền hộp giảm tốc là 4.3 có nghĩa là bánh răng chủ động phải quay 4.3 lần thì bánh răng thụ động mới quay được 1 lần.
Chúng ta có thể dễ dàng áp dụng cách tính tỷ số truyền hộp giảm tốc ở trên đây trong những trường hợp phức tạp hơn. Nhờ đó mà người dùng có thể xác định được động cơ mình đang sử dụng có tỷ số truyền hộp giảm tốc là bao nhiêu để sau đó sử dụng và bảo trì thiết bị đúng đắn.
